球閥系列
鎖渣閥
鎖渣球閥和沖水閥為雙向旋轉全截面開關球閥、固定球結構。閥門為高溫鎖渣結構，閥體和內件體的金屬和保護涂層在沖擊、腐蝕和磨蝕有良好的可用性。
鎖渣球閥閥桿防吹出設計
閥桿與球體是獨立的，閥桿靠近球體的一端設計成整體T型結構，壓蓋法蘭可擋住該T型閥桿，避免被鎖渣球閥閥腔壓力吹出。
鎖渣球閥閥座雙活塞效應
閥座前后均能形成面積差，在上游、下游介質或中腔壓力的作用下，閥座都能推向球體，實現鎖渣球閥密封。
活塞效應是一種利用管線壓力推動閥座抱球的密封形式。
當使用雙活塞效應閥座時，一旦上游閥座泄露，壓力進入中腔推動下游閥座，由于是雙活塞效應閥座設計，下游閥座會反過來抱球?qū)崿F(xiàn)密封。因此，雙活塞球閥的密封更加可靠，應用于對密封要求非?？量痰膱?chǎng)合。
鎖渣球閥防靜電裝置
金屬鎖渣球閥的閥桿上裝有彈簧接地塞釘，使球、閥桿與閥體之間相接觸，形成導通電路，可將電荷轉移，從而避免閥門開關時摩擦產生靜電積聚或流體沖擊閥體內腔產生靜電積聚，因?yàn)檫@種靜電積聚對一些危險區域內的管線來說是極其危險的。
超強防火設計
緊急注膠裝置
中腔壓力泄放
密封面超硬金屬噴涂
鎖渣球閥氣動執行機構：
單作用或雙作用氣缸式、氣源接管304SS
氣源附有過濾減壓閥、限位開關、電磁閥、氣源擴大器、氣鎖閥、快速排氣閥等
限位開關及電磁閥防爆等級：ExdⅡCT4、CT6等級。
【基本介紹】
鎖渣閥具有流體阻力小、流量通暢、啟閉快速、易于自動化控制的特點，因而得到廣泛的應用。浮動、固定、U型系列高性能鎖渣閥，廣泛應用于煤化工、石油、電力、冶金、礦山等行業。
【四大優勢】
1、雙阻斷及泄放功能；
2、優異的密封性能；
3、防堵塞技術方案；
4、自然的防靜電結構設計；
【性能參數】
| 應用行業 | 煤化工等 |
| 應用位置 | 渣水下料 |
| 適用介質 | 煤渣、水等 |
| 入口壓力 | 5.8MPa |
| 出口壓力 | 0~5.8MPa |
| 溫度 | 50℃~80℃ |
| 開關頻率 | 1~2次每小時 |
| 執行器 | 氣動 |
| 閥門形式 | 球閥 |
| 硬質合金 | 鎳基、碳化鎢 |
| 運行壽命 | 12個月以上 |
| 連接形式 | 一般為法蘭連接（可根據客戶需求選擇其它連接形式） |
| 閥門密封面 | 金屬與金屬密封結構 |
| 填料 | 柔性石墨 |
| 墊片 | 不銹鋼或鈦合金+柔性石墨結構 |

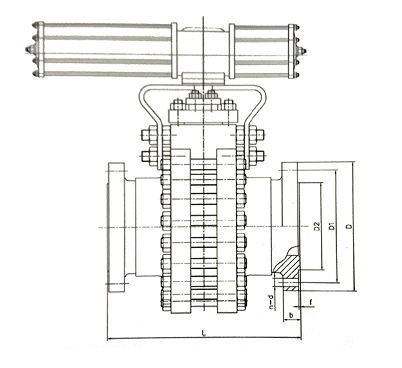

【結構示意圖】
【主要外形尺寸】
QS647Y-600LB的外形尺寸
| DN | D | D1 | D2 | n | d | b | f | L |
| 8" | 419 | 349 | 270 | 12 | 32 | 63 | 7 | 660 |
| 10" | 508 | 432 | 324 | 16 | 35 | 71 | 7 | 787 |
| 12" | 559 | 489 | 381 | 20 | 35 | 74 | 7 | 838 |
| 14" | 603 | 527 | 413 | 20 | 38 | 77 | 7 | 889 |
| 16" | 686 | 603 | 470 | 20 | 41 | 84 | 7 | 991 |
| 20" | 813 | 724 | 584 | 24 | 44 | 96 | 7 | 1194 |
QS647Y-900LB的外形尺寸
| DN | D | D1 | D2 | n | d | b | f | L |
| 8" | 470 | 394 | 270 | 12 | 39 | 70.5 | 7 | 737 |
| 10" | 545 | 470 | 324 | 16 | 39 | 77 | 7 | 838 |
| 12" | 610 | 533.5 | 381 | 20 | 39 | 86.5 | 7 | 965 |
| 14" | 640 | 559 | 413 | 20 | 42 | 93 | 7 | 1029 |
| 16" | 705 | 616 | 470 | 20 | 45 | 96 | 7 | 1130 |
| 20" | 857 | 749.5 | 584 | 20 | 54 | 115 | 7 | 1321 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、鎖渣閥價格等詳情，請聯系我們，電話：021-59974099！
