Q81F三片式卡箍球閥
產品工作原理和用途：
Q81F三片式卡箍球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。此閥門適用于城建、化工、冶金、石油、制藥、食品、飲料、環保。
產品結構特點：
1、卡箍球閥的連接操作是非常簡易，無需特殊的專業技能，普通工人經過簡單的培訓即可操作。
2、卡箍球閥操作簡單，所需要的操作空間變小，這為日后的維修帶來了許多方便條件。
3、維修和更換時，只需松開兩片卡箍即可任意更找、轉動、修改一段管道。不需破壞周圍墻體，減少了維修時間和維修費用。
產品性能參數：
公稱壓力 | 1.6-6.4MPa |
適用穩定范圍 | -20～232℃～350℃ |
適用介質 | 水、油、氣及某些腐蝕性液體（W。O。G） |
產品主要零件材料：
零件名稱 | 材質 |
閥體 | 不銹鋼CF8M |
密封圈 | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M |
球體 | 不銹鋼SS316 |
閥桿 | 不銹鋼SS316 |
螺母 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 |
手柄套 | 塑料 |
手柄 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 |
填料壓蓋螺母 | 不銹鋼SS304 |
掛鎖裝置 | 不銹鋼SS304(OQTION) |
止推墊圈 | 聚四氟乙烯PTFE |
螺栓 | 不銹鋼SS304 |

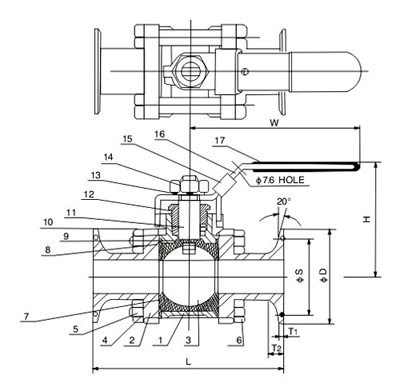

產品主要尺寸：
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
