球閥系列
Q11F一片式內螺紋球閥
產品工作原理和用途：
Q111F 內螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品結構特點：
Q11F內螺紋連接球閥及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
產品性能參數：
公稱壓力 | 1.6-6.4MPa |
適用穩度范圍 | -20～232℃～350℃ |
適用介質 | 水、油、氣及某些腐蝕性液體 |
螺紋類型 | G、NPT、BSPT、BSP、DI259/2999 |
產品主要零件材料：
型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
Q11F-16C、Q11F-25C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 | 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
Q11F-16P、Q11F-25P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
Q11F-16R、Q11F-25R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |

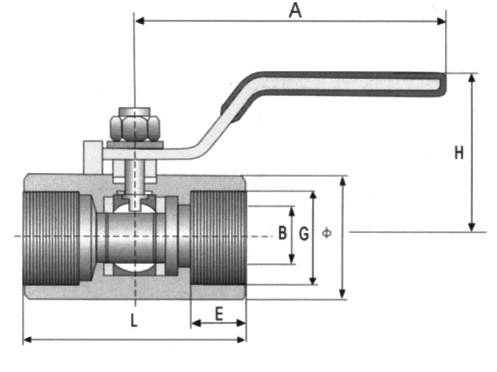

產品主要尺寸：
公稱通徑 | 管螺紋 | 尺寸 | 重量WT（g） | |||||
d | L | W | H | E | D | D | ||
6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
