BQ41F夾套保溫球閥
產品工作原理和用途：
BQ41F夾套保溫球閥具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
產品結構特點：
1. 該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致,介質流阻小，最適合易凝固，高粘性介質。同時又能有效降低管中介質熱量損失。
2. 由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
3. 本系列閥門亦可配氣動、電動等多種驅動方式。
產品性能參數：
公稱通徑 | DN15～200、NPS 3/4～8 |
公稱壓力(Mpa) | PN1.6~2.5、Class150~300、10K、20K |
設計制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
結構長度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 |
連接法蘭 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
壓力試驗 | JB/T 9092-1999、API 598 |
傳動方式 | 手動、蝸輪蝸桿傳動、氣動、電動。 |
產品主要零件材料：
零件名稱 | 材 料 | ||
閥體 | WCB | CF8(304) | CF8M(316) |
閥座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯、對位聚笨 | ||
球體 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
夾套 | 25 | 25 | 25 |
填料 | 聚四氟乙烯、柔性石墨 | ||
適用介質 | 水、蒸汽、油品 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 |
適用溫度 | -29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） | ||

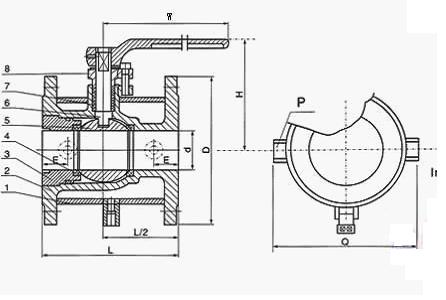

產品主要尺寸：
公稱通徑 | d | L | D | E | Q | H | W | 管螺紋 | |||
(mm) | (in) | (mm) | (in) | P | |||||||
20 | 3/4" | 19 | 117 | 40 | 1.5" | 58.5 | 147 | 101 | 170 | G3/4" | |
25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" | |
40 | 1 1/2" | 38 | 165 | 65 | 2.5" | 63.5 | 181 | 125 | 250 | G3/4" | |
50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" | |
80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" | |
100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" | |
150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 800 | G3/4" | |
200 | 8" | 203 | 330 | 300 | 12" | 100 | 492 | 410 | 800 | G3/4" | |
