減壓閥系列
YK42F天然氣減壓閥
產品工作原理和用途：
YK42F天然氣減壓閥介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓精度。該閥用于工作溫度-10~150℃的天然氣和空氣，燃?xì)?，非腐蝕性液體管路上，在高層建筑的冷熱供水和消防供水的系統中，可取代常規分區水管，這樣可以簡化的節省系統的設備，降低工程造價，也可在各類壓機設備的冷卻系統中起著減壓、穩壓作用，的確是用戶理想的產品。
產品結構特點：
本閥門通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
使用壽命長，不存在膜片損壞的問題。
耐高壓，出口壓力高時，薄膜片高不行了，而活塞可適應很高的出口壓力。
產品性能參數：
公稱壓力 PN | 試驗壓力 PS | 進口壓力 P1 | 出口壓力 P2 | 最小壓差 △P | 背壓 PB | 壓力特性 △P2P1 | 流量特性 △P2G2 |
1.6 | 2.4 | ＜1.6 | 0.1~1.0 | 0.2 | ≤0.15 | P2×10％ | P2×20％ |
2.5 | 3.75 | ＜2.5 | 0.3~1.6 | 0.2 | ≤0.25 | P2×10％ | P2×20％ |
4.0 | 6.0 | ＜4.0 | 0.3~2.5 | 0.2 | ≤0.25 | P2×10％ | P2×20％ |
6.4 | 9.6 | ＜6.4 | 0.5~3.0 | 0.25 | ≤0.4 | P2×12％ | P2×25％ |
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | WCB/FCB* |
閥座閥盤 | 2Cr13/304* |
缸套 | 2Cr13/25(鍍硬鉻)/304* |
活塞 | 2Cr13/銅合金/銅合金* |
活塞環 | 合金鑄鐵/對位聚苯* |
導閥座導閥桿 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主閥導閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
密封墊(X/F型號) | 橡膠/聚四氟乙稀 |
導閥體導閥蓋 | 25/304* |

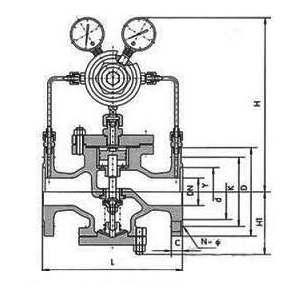

產品主要尺寸：
PN1.6-4.0
公稱通徑DN | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
250 | 650 | 560 | 290 | |
300 | 800 | 705 | 335 | |
350 | 850 | 745 | 375 | |
400 | 900 | 780 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 835 | 465 | |
PN6.4-16.0
公稱通徑DN | 外形尺寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 300 | 100 |
20 | 180 | 200 | 310 | 105 |
25 | 200 | 220 | 31 | 120 |
32 | 220 | 230 | 310 | 120 |
40 | 240 | 240 | 335 | 135 |
50 | 270 | 300 | 335 | 135 |
65 | 300 | 340 | 340 | 140 |
80 | 330 | 360 | 380 | 170 |
100 | 380 | 380 | 185 | |
125 | 450 | 490 | 215 | |
150 | 500 | 490 | 225 | |
200 | 550 | 535 | 260 | |
250 | 650 | 580 | 310 | |
300 | 800 | 725 | 355 | |
350 | 850 | 765 | 395 | |
400 | 900 | 800 | 435 | |
500 | 950 | 855 | 495 | |
