減壓閥系列
Y45H/Y杠桿減壓閥
產品工作原理和用途：
杠桿式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
產品結構特點：
Y45H/Y型杠桿式減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式,可配用DKJ型或其它型角行程電動執行器,實現遙控和自動控制。
產品性能參數：
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 最佳減壓比0.6 | |||||
滲漏量 | 0.5%QMax | |||||
溫量-壓力等級 | ANSI B16.34 | |||||
產品主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 304 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
墊片 | 柔性石墨/1Cr18Ni9 |
導向套 | 2Cr13 |
填料 | 柔性石墨 |
螺栓 | 35CrMoA |
螺母 | 45 |

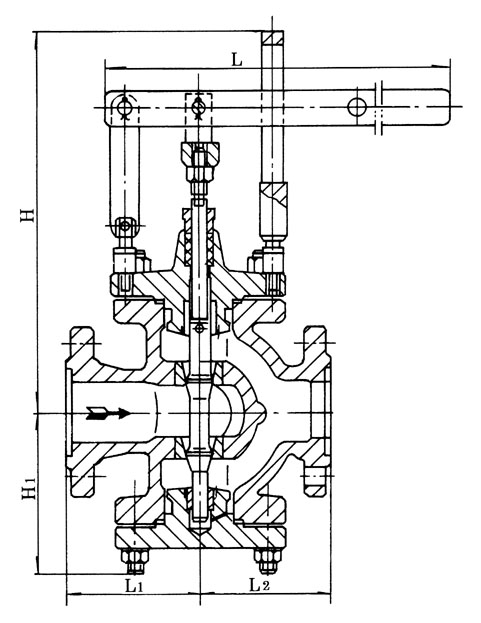

產品主要尺寸：
公稱通徑DN | 外 形 尺 寸 | ||||
L | L1 | H | Hl | l | |
50 | 300 | 150 | 520 | 190 | 565 |
65 | 340 | 170 | 540 | 205 | 650 |
80 | 380 | 190 | 550 | 215 | 650 |
100 | 400 | 215 | 580 | 240 | 800 |
125 | 430 | 225 | 620 | 275 | 800 |
150 | 450 | 230 | 650 | 320 | 800 |
200 | 500 | 260 | 790 | 340 | 800 |
250 | 550 | 285 | 850 | 370 | 800 |
300 | 750 | 395 | 940 | 460 | 900 |
350 | 850 | 445 | 990 | 530 | 900 |
400 | 950 | 550 | 1120 | 660 | 1000 |
500 | 1130 | 680 | 1660 | 800 | 1000 |
