電磁閥系列
ZCT液體電磁閥
產品工作原理和用途：
ZCT液體電磁閥適用于以水或液體，氣體為介質，進行液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換。
產品結構特點：
ZCT液體電磁閥用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。
產品性能參數：
工作介質 | 水、粘度≤4"E 的油及其它非腐蝕性液體 | |||||||||
介質溫度℃ | ≤60 | |||||||||
工作壓力 MPa | 1.0 | |||||||||
工作壓差 MPa | ≥0.02 | |||||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | |||||||||
使用壽命 | 按JB/T7352-94規定 | |||||||||
額定流量系數 KV | ||||||||||
泄漏量 ml/min | 按JB/T7352-94·F規定 | |||||||||
公稱通徑 mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
功耗 | 36VA | 50VA | ||||||||
產品主要零件材料：
項目 | 零件碼 | RSV025 | RSV130 | RSV250 | |
本體 | b | 黃銅 | |||
本體蓋板 | bc | - | 黃銅 | ||
端子 | C | PM | |||
端子墊片 | cg | NBR | |||
可動鐵組 | aa | 純鐵(附銅管) | |||
膜片 | d | NBR | |||
螺帽 | n | 銅(鍍鋅處理) | |||
線圈 | co | 銅線外包塑膠 | |||

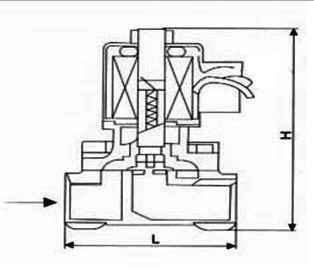

產品主要尺寸：
公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 239 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
100 | 255 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
