ZCZP法蘭電磁閥
產品工作原理和用途：
ZCZP法蘭電磁閥的原理是一種直動和先導相結合，通電時，電磁閥先將輔閥打開，主閥下腔壓力大于上腔壓力而利用壓差及電磁閥的同時作用把閥門開啟；斷電時，輔閥利用彈簧力或介質壓力推動關閉件，向下移動便閥門關閉。
產品結構特點：
1、耐熱：電磁部分、密封件部分用特種耐調溫電工材料和密封材料，并應用了各種隔熱措施。
2、 耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損
3、 耐冷凝：蒸 汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
產品性能參數：
項目 | 說明 | ||||||||||
工作介質 | 蒸汽及其它無腐蝕性氣體 | ||||||||||
介質溫度(℃) | ≤200 | ||||||||||
公稱壓力(MPa) | 1.6 | ||||||||||
工作壓差(MPa) | 0.05～1.6 | 0.10～1.6 | |||||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||
使用壽命(萬次) | ≥10 | ≥5 | ≥3 | ||||||||
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
額定流量系數(KV) | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 |
泄漏量(ml/min) | 1.5 | 3 | 4.5 | 6 | 9 | 17 | 28 | 40 | |||
功耗 | 50VA | ||||||||||
防爆標志 | DIIBT4 | ||||||||||
防爆證編號 | CE991010 | ||||||||||
出線口接頭 | 內螺紋M20×1.5 | ||||||||||
環境溫度 | -40～+60℃ | ||||||||||
產品主要零件材料：
原理結構： | 先導活塞型 |
閥體材質： | 碳鋼WCB |
密封材料： | PTFE、紫銅 |
控制方式： | 常閉式、常開式 |
標準電壓： | AC220V、DC24V (其它可特制) |
流體范圍： | 熱水、蒸汽、導熱油等高溫高壓介質或常溫高壓介質 |
接口方式： | 法蘭連接 |
材質： | 碳鋼 |

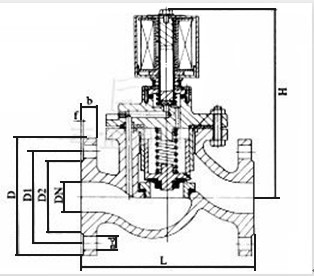

產品主要尺寸：
公稱通徑 | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2 | 176 | 130 | 65 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 440 | 480 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
