ZQDF（Y）蒸汽（液用）電磁閥
產品工作原理和用途：
ZQDF（Y）蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
產品結構特點：
1、耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
2、耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
3、耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
4、耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
產品性能參數：
型號 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y |
公稱壓力MPa | 1.6 | |||||
工作壓差MPa | DN15～50 | 0～1.6 | ||||
DN65～100 | 0.05～1.6 | |||||
介質種類 | 煤氣、空氣等 | 飽和蒸汽 | 過熱蒸汽或高溫氣體 | 水油液體 | 熱水、油 | 油 |
介質溫度℃ | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 |
電源電壓 | AC220V其余規格可作特殊訂貨 | |||||
使用壽命 | 按JB/T7352-94規定 | |||||
泄漏量m1/min | 按JB/T7352-94·F規定 | |||||
功耗 | AC≤70VA DC≤60W | |||||
防爆標志 | dIIBT4 | |||||
防爆證編號 | CE991010 | |||||
出線口接頭 | 內螺紋M20×1.5 | |||||
環境溫度 | -40～+60℃ | |||||
產品主要零件材料：
型號 | 連接方式 | 連接尺寸 | L H KV值 | 閥體材質 |
ZQDF-15 | 內螺紋 | G1/2〞 | 82 168 2.8 | 黃銅精鑄 |
ZQDF-20 | 內螺紋 | G3/4〞 | 101 195 5 | |
ZQDF-25 | 內螺紋 | G1〞 | 118 206 12 | |
ZQDF-32 | 內螺紋 | G11/4〞 | 110 195 8.5 | |
ZQDF-40 | 內螺紋 | G11/2〞 | 127 225 18 | |
ZQDF-50 | 內螺紋 | G2〞 | 127 225 30 |

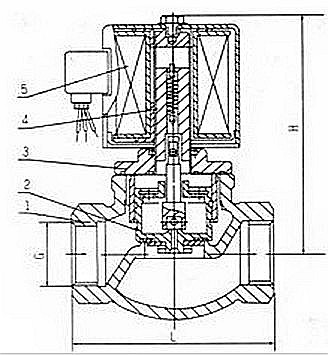

產品主要尺寸：
公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 153 | 92 | 1/2 | 153 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 176 | 120 | 1 1 /4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 176 | 140 | 1 1 /2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 4-φ18 | |||
100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 4-φ18 | |||
