Z741T液動楔式閘閥
Z741T液動楔式閘閥為液壓驅動，流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
產品性能參數
型號 | PN | 工作壓力 | 適用溫度 | 適用介質 | 材料 | ||||
閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥桿 | 填料 | |||||
Z741T-10 | 10 | 1.0 | ≤80 | 水、蒸汽、油品等 | 灰鑄鐵 | 灰鑄鐵鑲或堆焊銅合金 | 灰鑄鐵或堆焊銅合金 | 碳素鋼或鉻不銹鋼 | 石棉石墨 |
Z741W-10 | 油品、煤氣等 | 然鑄鐵本體材料 | 然鑄鐵本體材料 | ||||||
產品主要零部件材料
型號 | 零件名稱 | ||||
閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥桿 | 填料 | |
Z741T-10 | 灰鑄鐵 | 灰鑄鐵鑲或堆焊銅合金 | 灰鑄鐵鑲或堆焊銅合金 | 碳素鋼或鉻不銹鋼 | 石棉石墨 |
Z741W-10 | 灰鑄鐵本體材料 | 灰鑄鐵本體材料 | |||

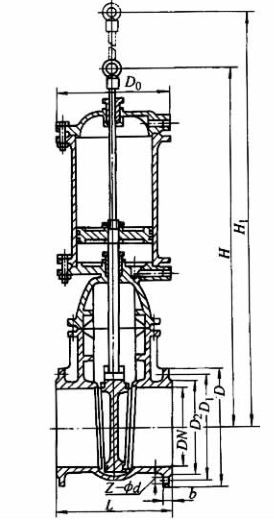

產品主要尺寸
DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 525 | 641 | 210 | 62 |
150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 733 | 898 | 275 | 115 |
200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 909 | 1113 | 335 | 170 |
250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1055 | 1305 | 370 | 255 |
300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1315 | 1635 | 410 | 345 |
350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1326 | 1697 | 485 | 515 |
400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1515 | 1925 | 515 | 665 |
