閘閥系列
PZ73H、PZ73F、PZ73Y 型手動刀型閘閥
產品工作原理和用途：
PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。
采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
產品結構特點：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。
閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
產品性能參數：
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
PZ73H-10C/16C | 10、16 | 1.0、1.6 | ≤ 100 | 紙漿、污水、煤漿、灰渣水泥混合物 |
PZ73F-10P/16P | ||||
PZ73Y-10P/16P |
產品主要零件材料：
型號 | 材料 | |||
閥體 | 閥桿 | 密封面 | 填料 | |
PZ73H-10C/16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨環 |
PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||

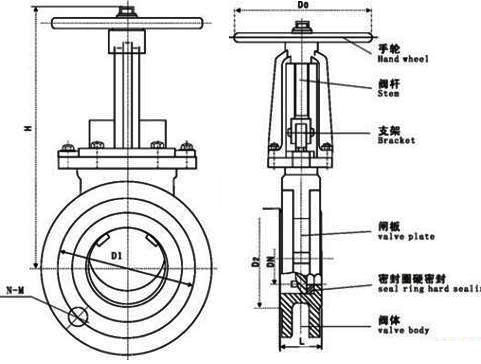

產品主要尺寸：
公稱壓力為PN10
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 560 |
500 | 127 | 670 | 620 | 585 | 1200 | 23×M22 | 530 |
600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
800 | 190 | 1010 | 950 | 898 | 2×M | 24×M30 | 680 |
公稱壓力為PN16
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
