ZF43注水高壓平板閘閥
產品工作原理和用途：
ZF43注水高壓平板閘閥密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
產品結構特點：
1、 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、 閘板下部開有導流孔，并給予精密導向，同時密封部均噴
焊硬質合金，耐沖蝕。
3、 閥體承載能力高，通道為直通式，全開時，與閘板導流孔
相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介
質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、 由于采用雙重密封，所以可在不影響管道工作的情況下更
換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道
孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
產品性能參數：
適用范圍 | PN10.0～42.0MPa | DN25～200mm | |
適用溫度 | -29～121℃ | ||
適用介質 | 普通型 | 石油、天然氣、成油品、水等 | |
抗硫型 | 含H2S、CO2的石油、天然氣等 | ||
連接形式 | 法蘭端、焊接端、卡箍端 | ||
驅動方式 | 手動、電動、氣動等 | ||
產品主要零件材料：
零件名稱 | 閥體、閥蓋 | 閘板 | 閥桿 | 閥座 | 閥桿螺母 | 填料 |
"Z"型 | WCB、鉻鉬鋼 | 合金鋼（焊硬質合金) | 不銹鋼 | 合金鋼（焊硬質合金) | 鋁青銅 | 聚四氟乙烯、氟橡膠 PTFE、 |

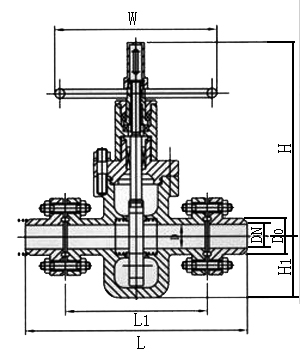

產品主要尺寸：
公稱壓力 | DN(mm) | 尺寸 (mm) | ||||
L1 | L2 | Do | H1 | H | ||
10.016.0 | 25 | 230 | 216 | 180 | 85 | 344 |
32 | 260 | 229 | 220 | 98 | 352 | |
40 | 260 | 241 | 260 | 110 | 364 | |
50 | 300 | 310 | 310 | 120 | 379 | |
65 | 340 | 340 | 350 | 133 | 402 | |
80 | 380 | 356 | 400 | 158 | 475 | |
100 | 430 | 432 | 460 | 198 | 482 | |
125 | 500 | 508 | 460 | 240 | 490 | |
150 | 550 | 559 | 470 | 260 | 547 | |
200 | 650 | 660 | 600 | 358 | 616 | |
20.025.0 | 25 | 230 | 254 | 180 | 87 | 344 |
32 | 260 | 279 | 220 | 100 | 352 | |
40 | 260 | 305 | 260 | 112 | 364 | |
50 | 300 | 368 | 310 | 122 | 379 | |
65 | 340 | 419 | 350 | 135 | 402 | |
80 | 380 | 470 | 400 | 160 | 475 | |
100 | 430 | 546 | 460 | 198 | 482 | |
125 | 500 | 673 | 460 | 240 | 490 | |
150 | 550 | 705 | 470 | 260 | 547 | |
200 | 650 | 832 | 600 | 358 | 616 | |
公稱壓力(MPa) | DN(mm) | 尺寸 (mm) | ||||
L1 | L2 | Do | H1 | H | ||
32.035.0 | 25 | 230 | 254 | 180 | 90 | 344 |
32 | 260 | 279 | 220 | 103 | 352 | |
40 | 260 | 305 | 260 | 115 | 364 | |
50 | 300 | 368 | 310 | 125 | 379 | |
65 | 340 | 419 | 350 | 137 | 402 | |
80 | 380 | 470 | 400 | 164 | 475 | |
100 | 430 | 546 | 460 | 198 | 482 | |
125 | 500 | 673 | 460 | 240 | 490 | |
150 | 550 | 705 | 470 | 260 | 547 | |
200 | 650 | 832 | 600 | 358 | 616 | |
40.042.0 | 25 | 230 | 254 | 180 | 92 | 344 |
32 | 260 | 279 | 220 | 105 | 352 | |
40 | 260 | 305 | 260 | 117 | 364 | |
50 | 300 | 368 | 310 | 127 | 379 | |
65 | 340 | 419 | 350 | 139 | 402 | |
80 | 380 | 470 | 400 | 166 | 475 | |
100 | 430 | 546 | 460 | 198 | 482 | |
125 | 500 | 673 | 460 | 240 | 490 | |
150 | 550 | 705 | 470 | 260 | 547 | |
200 | 650 | 832 | 600 | 358 | 616 | |
