Z945X鑄鐵電動暗桿軟密封閘閥
Z945X鑄鐵電動暗桿軟密封閘閥
產品工作原理和用途：
電動軟密封閘閥是一種橡膠（NBR)密封閘閥，廣泛用于電力、水力、冶金、化工、城建等行業的給排水管路系統，電動軟密封閘閥作為控制介質流量的啟閉或調節裝置。
產品結構特點：
1、電動軟密封閘閥閘板整體包膠其良好覆蓋性能以精確的尺寸確保密封的可靠性，
2、電動軟密封閘閥閥門底部采用與水管相同的平底式不產生雜物淤積，
3、電動軟密封閘閥閥門整體采用無毒環氧樹脂噴涂，防止腐蝕和生銹，不但可供飲用水系統，而且可用于污水系統。
產品性能參數：
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
Z945X-10 | 10 | 1.0 | ≤80 | 水 |
產品主要零件材料：
型號 | 材料 | |||
閥體、閥蓋 | 閥桿 | 襯膠閘板 | 填料 | |
Z945X-10 | 灰鑄鐵 | 鉻鎳不銹鋼 | 球墨鑄鐵（丁腈橡膠） | 丁腈橡膠 |

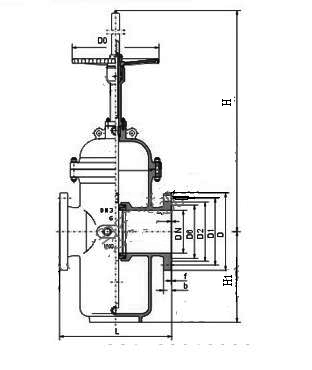

產品主要尺寸：
DN | L | D | D0 | D1 | b | f | z×Φd |
50 | 178 | 165 | 125 | 99 | 20 | 3 | 4×Φ19 |
65 | 190 | 185 | 145 | 118 | 20 | 3 | 4×Φ19 |
80 | 203 | 200 | 160 | 132 | 22 | 3 | 8×Φ19 |
100 | 229 | 220 | 180 | 156 | 24 | 3 | 8×Φ19 |
125 | 254 | 250 | 210 | 184 | 26 | 3 | 8×Φ19 |
150 | 267 | 285 | 240 | 211 | 26 | 3 | 8×Φ23 |
200 | 229 | 340 | 295 | 266 | 26 | 3 | 8×Φ23 |
250 | 330 | 395 | 350 | 319 | 28 | 3 | 12×Φ23 |
300 | 356 | 445 | 400 | 370 | 28 | 4 | 12×Φ23 |
350 | 381 | 505 | 460 | 429 | 30 | 4 | 16×Φ23 |
400 | 406 | 565 | 515 | 480 | 32 | 4 | 16×Φ28 |
450 | 432 | 615 | 565 | 530 | 32 | 4 | 20×Φ28 |
500 | 457 | 670 | 620 | 582 | 34 | 4 | 20×Φ28 |
600 | 508 | 780 | 725 | 682 | 36 | 5 | 20×Φ31 |
