止回閥系列
H42B氨用止回閥
產品工作原理和用途：
H42B氨用止回閥使用時，靠介質的工作壓力把閥瓣沖開，閥瓣繞閥體內轉軸旋轉，此時閥瓣便開啟，介質通過；關閉時，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉，從而使閥瓣和閥座密合，達到關閉的目的。一旦關閉，其密封力就形成，這個密封力就是反向介質壓力作用在閥瓣上的力，密封比壓也就形成，也就能保證閥密封。管道反向介質工作壓力越高，密封力越大，密封比壓也就越大，越容易保證密封。氨用止回閥適用于氨氣或液氨管道，起防止介質回流。
產品結構特點：
1、氨用止回閥是能自動阻止流體倒流的閥門，簡潔合理的結構，無需附加任何驅動附件。
2、針對氨氣、液氨介質輸送的特殊要求，其密封面采用巴氏合金、四氟、尼龍等。
3、密封面采用巴氏合金、四氟、尼龍、氟料，使用壽命長，在使用過程中遇到溫差幅度變化環境下，能自然達到化學處理性能。
4、結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
產品性能參數：
公稱壓力 | 試驗壓力PS（MPa） | 工作壓力P（MPa） | 工作溫度（℃） | 適用介質 | |
殼體 | 密封 | ||||
2.5 | 2.75 | 3.75 | 2.5 | ≤150 | 氨、氨液 |
產品主要零件材料：
零件名稱 | 閥體 | 閥瓣 | 密封圈 |
H42B-25 | 鑄鐵 | 碳鋼 | 巴氏合金 |
H42B-40 |

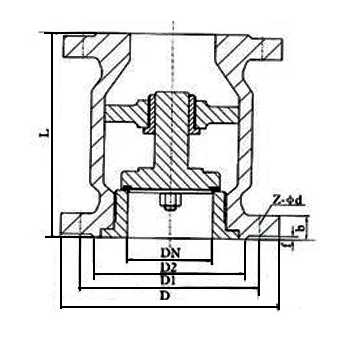

產品主要尺寸：
PN | DN | H | D | D1 | D2 | b | f | Z-φd |
| 32 | 120 | 135 | 100 | 78 | 18 | 2 | 4-18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-25 |
