H7B41X-16(C)型鑄鋼液控止回閥
H7B41X-16(C)型鑄鋼液控止回閥
產品工作原理和用途：
鑄鋼液控止回閥適用于常壓鍋爐的回水管路上，利用發送管路自身壓力變化控制本閥的開啟與關閉，本閥門屬于常閉閥，能有效防止因突然斷電或因其它原因引起循環水泵停止工作時引起鍋爐溢水，它可代替價格昂貴的電磁控制系統。
產品結構特點：
1、液控止回閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間小，與一般型閥相近。安裝方便，即課左、右臥式安裝，也可以立式安裝。
2、液控止回閥裝在泵后，可代替閘閥（閥）和止回閥兩臺閥門。且流阻系數小，大口徑閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。
3、液控止回閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。
4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。
產品性能參數：
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
H7B41X-16 | 16 | 1.6 | ≤70 | 水、油品 |
H7B41X-16C | 16 | 1.6 | ≤425 | 水、油品 |
產品主要零件材料：
型號 | 材料 | ||
閥體、閥蓋 | 閥桿、閥瓣、閥座 | 彈簧 | |
H7B41X-16 | 灰鑄鐵 | 2Cr13 | 50CrVA |
H7B41X-16C | WCB | ||

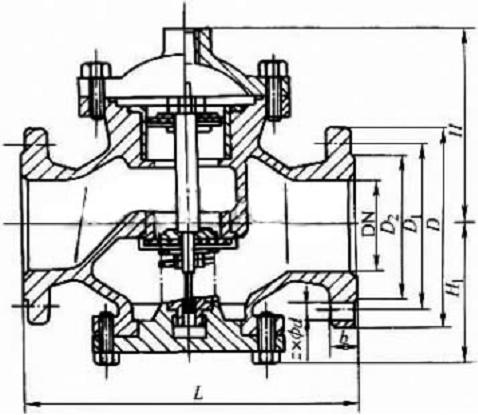

產品主要尺寸：
DN | L | D | D1 | D2 | b | z0000d | H | H1 | 重量/kg |
40 | 220 | 150 | 110 | 88 | 18 | 4000017.5 | 175 | 115 | 28 |
50 | 250 | 165 | 125 | 102 | 20 | 4000017.5 | 175 | 115 | 28 |
65 | 280 | 185 | 145 | 122 | 20 | 4000017.5 | 195 | 135 | 34 |
80 | 310 | 200 | 160 | 133 | 20 | 8000017.5 | 215 | 155 | 40 |
100 | 350 | 220 | 180 | 158 | 24 | 8000017.5 | 215 | 155 | 49 |
125 | 400 | 250 | 210 | 184 | 24 | 8000017.5 | 240 | 170 | 78 |
150 | 450 | 285 | 240 | 212 | 26 | 8000022 | 240 | 170 | 111 |
200 | 500 | 340 | 295 | 268 | 26 | 12000022 | 280 | 190 | 155 |
