FsD643X氣動粉體專用蝶閥
FsD643X氣動粉體專用蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。緊湊的結構、超輕的重量，使您安裝使用更加方便；工業化的設計加上復合閥板的使用提供了最好的密封效果和最長的使用壽命。
粉體蝶閥主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料?？梢园惭b在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。
產品性能參數
型號 | 公稱壓力PN/Mpa | 試驗壓力/Mpa | 適用溫度/℃ | 適用介質 | |
殼體試驗 | 密封試驗 | ||||
FsD643X | 1.0 | 1.5 | 1.1 | ≤120根據橡膠品種 | 灰、粉塵空氣混合物、渣水混合物 |
產品主要零部件材料
零件名稱 | 閥體 | 蝶板 | 閥桿 | 閥座 | 填料 |
材料 | 灰鑄鐵 | 球墨鑄鐵（表面處理） | 2Cr13 | NBR | V型密封圈 |

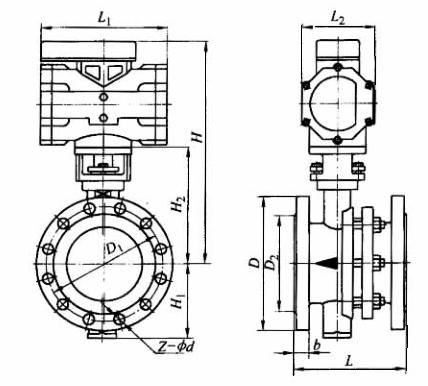

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | ||||||||||
D | D1 | D2 | Z-φd | b | L | L1 | L2 | H | H1 | H2 | |
50 | 165 | 125 | 102 | 4-φ18 | 20 | 203 | 190 | 102 | 286 | 70 | 130 |
65 | 185 | 145 | 122 | 4-φ18 | 20 | 203 | 190 | 102 | 306 | 100 | 150 |
80 | 200 | 160 | 133 | 8-φ18 | 22 | 203 | 190 | 102 | 331 | 120 | 175 |
100 | 220 | 180 | 158 | 8-φ18 | 24 | 127 | 190 | 116 | 378 | 135 | 205 |
125 | 250 | 210 | 184 | 8-φ18 | 26 | 140 | 190 | 116 | 395 | 145 | 205 |
150 | 285 | 240 | 212 | 8-φ23 | 26 | 267 | 197 | 140 | 432 | 156 | 235 |
200 | 340 | 295 | 268 | 8-φ23 | 28 | 250 | 197 | 140 | 524 | 186 | 327 |
250 | 395 | 350 | 320 | 12-φ23 | 28 | 250 | 280 | 220 | 650 | 215 | 370 |
300 | 445 | 400 | 370 | 12-φ23 | 28 | 270 | 280 | 220 | 680 | 263 | 400 |
350 | 505 | 460 | 430 | 16-φ23 | 30 | 290 | 406 | 280 | 821 | 298 | 470 |
400 | 565 | 515 | 482 | 16-φ23 | 32 | 310 | 406 | 280 | 866 | 335 | 515 |
