DK941X真空蝶閥
產品工作原理和用途：
DK941X真空蝶閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。該系列閥門密封型蝶閥，蝶閥兩端軸封處0.25MPa的壓力密封，確保軸封處不泄漏。DS9D41X-2.5C型其結構為雙閥座形式，兩座之間以及軸端處均為橡膠瞇縫與壓力水（壓值0.25MPa）相結合形式密封。
廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
產品結構特點：
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響
3、受結構條件的限制該結構不適應做通徑DN200以下閥門
4、閥門能承受正壓力
5、閥桿上下不竄動
產品性能參數：
型號 | DS9D41X-2.5C | DS9D41X-2.5C | |
公稱壓力（MPa) | 0.25 | 0.25 | |
試驗壓力（MPa) | 強度試驗 | 0.4 | 0.4 |
密封試驗 | 0.275 | 0.275 | |
工作壓力（MPa) | 0.25 | 0.25 | |
適用介質 | 無腐蝕飽和水蒸汽 | ||
適用溫度 | ≤120 | ≤200 | |
真空淺漏率 | ≤6.67×10-2PaM3S | ||
法蘭連接尺寸標準 | GB25555～2556-81 | ||
壓力試驗標準 | GB/T13927-92 | ||
產品主要零件材料：
零件名稱 | 閥體、閥板 | 閥軸、密封座 | 蝶板密封圈 |
材料 | Q235-A、F鋼板 | 2Cr13、1Cr18Ni9Ti | 三元乙橡膠、氟橡膠 |

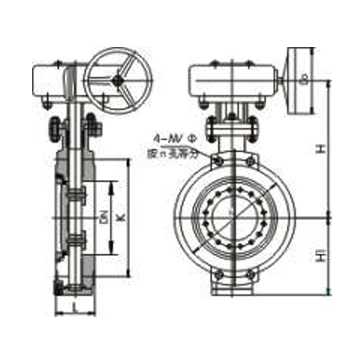

產品主要尺寸：
DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
