蝶閥系列
D641X型氣動法蘭調節蝶閥
產品工作原理和用途：
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。
定位器可調節閥門管道流量。
D641X法蘭式氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。
產品結構特點：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
產品性能參數：
公稱通徑 | DNmm | 50～2000 | ||
公稱壓力 | PNMPa | 0.6 | 1.O | 1.6 |
試驗壓力 PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | O.66 | 1.1 | 1.76 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 | |||
產品主要零件材料：
主要零件的材料
零件名稱 | 材料 |
閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟乙烯 |
閥桿 | 2Cr13、不銹鋼 |
填料 | 0型圈、柔性石墨 |
蝶閥密封材料
材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | ×或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

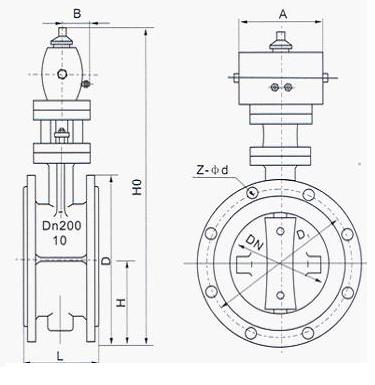

產品主要尺寸：
公稱通徑 | 尺寸 (mm) | ||||||
L | 1.0MPa | 1.6MPa | |||||
D | D1 | Z-Φd | D | D1 | Z-Φd | ||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
