D41X型手動襯膠蝶閥
產品工作原理和用途：
襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。D41X法蘭襯膠蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品結構特點：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
產品性能參數：
公稱通徑 | DNmm | 50～2000 | ||
公稱壓力 | PNMPa | 0.6 | 1.0 | 1.6 |
試驗壓力 PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
驅動形式 | 手動 | |||
產品主要零件材料：
零件名稱 | D41X蝶閥材料 |
閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟乙烯 |
閥桿 | 2Cr13、不銹鋼 |
填料 | 0型圈、柔性石墨 |
密封材料的選用和適用溫度：
材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | ×或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180 |

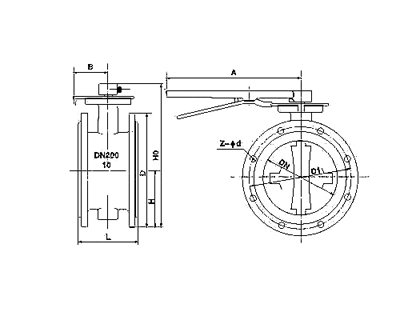

產品主要尺寸：
公稱通徑 | 結構長度 | 外形尺寸 | 連接尺寸(標準值) | 參考重量 | ||||||||||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||
50 | 2 | 108 | 82.5 | 238 | 270 | 65 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 8.5 | |
65 | 21/2 | 112 | 92.5 | 258 | 270 | 65 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 9.5 | |
80 | 3 | 114 | 100 | 278 | 270 | 65 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 11 | |
100 | 4 | 127 | 110 | 293 | 270 | 65 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 15 | |
125 | 5 | 140 | 125 | 309 | 310 | 65 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 21 | |
150 | 6 | 140 | 142.5 | 336 | 310 | 65 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 24 | |
