調節閥系列
VD32電動二通閥
產品工作原理和用途：
電動二通閥是專供中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構。電動閥可與溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。
產品結構特點：
1、自動磁離合器控制裝置，能在停頓的情況下產生穩定的扭力。
2、動用利用齒輪與螺桿傳送，中心的齒輪采用繞中心的平面滾動軸承支撐，閥軸則采用中央螺套螺蚊連接。
3、高強度ABS阻燃工程塑料外殼，可防水及耐敲擊。
4、可附輔助性手動控制桿，緊急情況下打開閥門。
5、附帶閥門位置指示器，可適時清晰觀察閥門開度。
產品性能參數：
控制信號 | 0～10或4～20mA |
反饋信號 | 0～10V |
控制方式 | 浮態式控制 |
馬達種類型 | 帶磁離合器的同步馬達 |
工作電壓及功耗 | 24VAC，50/60Hz 5.5VA |
驅動力 | 800N/1500N |
驅動時間 | 120S |
產品主要零件材料：
支架 | 閥體、閥蓋 | 外殼 | 齒輪 |
鑄鋁 | 不銹鋼 | 防火ABS工程塑料 | 不銹鋼、黃銅、塑料 |

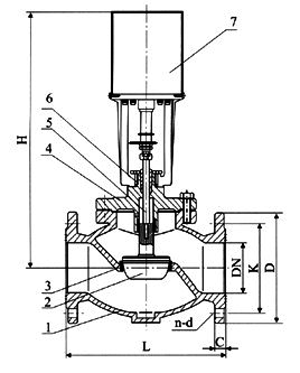

產品主要尺寸：
型號 | 規格 | L | H | D | C | K | n-d | 壓差KPa | 行程 |
VD32 | DN65 | 290 | 158 | 185 | 20 | 145 | 4-18 | 400 | 40 |
DN80 | 310 | 195 | 200 | 20 | 160 | 8-18 | 400 | 40 | |
DN100 | 350 | 216 | 220 | 20 | 180 | 8-18 | 300 | 40 | |
DN125 | 400 | 237 | 250 | 22 | 210 | 8-18 | 200 | 40 | |
DN150 | 480 | 282 | 285 | 22 | 240 | 8-22 | 100 | 40 | |
DN200 | 533 | 289 | 340 | 30 | 295 | 12-22 | 100 | 40 |
