調節閥系列
ZSPC、ZSPN氣動活塞切斷閥
產品工作原理和用途：
ZSPN、ZSPC氣動活塞常溫、中溫切斷閥由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
產品結構特點：
1、動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封
2、具有結構簡單、動作可靠、嚴密切斷、關開快速等特點
產品性能參數：
公稱壓力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
公稱壓力MPa | 1.6；4.0；6.4 | ||||||||||
行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快開 | ||||||||||
介質溫度℃ | 軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型） | ||||||||||
法蘭尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
閥體材質 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
閥座、閥芯材質 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
上閥蓋型式 | 普通式（常溫型）；熱片式（中溫型） | ||||||||||
公稱壓力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
軟密封泄漏量 | 水試 △P=△Pmax mlmin | 0 | ||||||||||
氣試 △P=0.35MPa氣泡數/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
硬密封泄漏量 | 水試MPa | 4.0 | 3.0 | |||||||||
ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
氣試 △P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
額定行程偏差% | ±6 | |||||||||||
零件名稱 | 材料 |
閥體、閥蓋 | ZG270-500、ZG1Cr18Ni9Ti |
閥桿、閥芯 | 1Cr18Ni9 |
密封填料 | V型聚四氟乙烯 |
密封墊 | 1Cr18Ni9夾石棉板 |
蝸桿 | 45 |
O型密封圈 | 耐油橡膠 |
壓縮彈簧 | 60Si2Mn |
支架 | HT270 |
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 | HT200 |
推桿 | 2Cr13 |

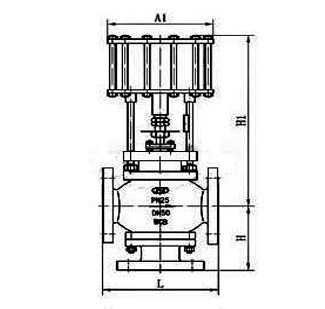

產品主要尺寸：
公稱通徑DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
4.0 | 650 | ||||||||||
6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
不帶手輪 | H1 | 常溫型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
中溫型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
帶手輪 | H1 | 常溫型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
中溫型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
