T40H大連式手動調節閥
產品工作原理和用途：
T40H大連式手動調節閥按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴禁地將管路關閉為止。本廠生產的手動調節閥適用于聲條集中供熱和區域供熱的最佳節能產品，以調節流量為主。
本手動調節閥適用于公稱壓力≤1.6MPa和≤2.5MPa介質溫度 1~200℃和≤350℃蒸汽水管路上作為調節流量之用。
產品結構特點：
1、改善供熱工況：凡是采用手動調節閥的線及熱力點，都可以按著設計工況進行流量調節，達到良好的溫度工況，這種調節閥比閘閥、截止閥調節性能好，它具有近似直線調節性能，因此，各采暖建筑物冷熱不均的現象得到有力的改善。
2、節省能源：熱力管網由于溫度壓力的失調，造成某些支流量過大，使一些建筑溫度過高，用戶不得不開窗戶，大量熱能白白浪費掉，由于分支安裝了手動調節閥，克服了溫度壓力失調，避免開窗戶，達到節約能源的目的。
3、改善管網水力工況：手動調節閥能按照額定流量進行控制，將管網超量運行的流量降低，使原本水工況惡化程度得到一定改善。
產品性能參數：
公稱壓力PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作介質 | 介質溫度(℃) | ||
殼體 | 密封 | P20 | P12 | |||
1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤200 |
產品主要零件材料：
零件名稱 | 材料 |
閥體、閥蓋、填料壓蓋 | 灰鑄鐵、鑄鋼、不銹鋼、黃銅 |
閥桿、閥瓣、密封圈 | 不銹鋼 |
閥桿螺母 | 黃銅 |

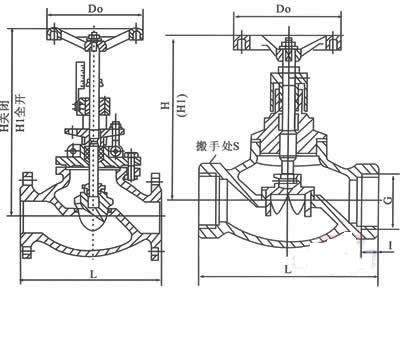

產品主要尺寸：
型號 | 公稱壓力 | 公稱通徑 | 尺寸 | |||
L | H | H1 | DO | |||
T40H-16 | 1.6 | 15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 80 | ||
25 | 160 | 182 | 197 | 120 | ||
32 | 180 | 192 | 210 | 140 | ||
40 | 200 | 250 | 275 | 160 | ||
50 | 230 | 264 | 295 | 180 | ||
65 | 290 | 380 | 420 | 220 | ||
80 | 310 | 413 | 460 | 280 | ||
100 | 350 | 466 | 520 | 300 | ||
125 | 400 | 540 | 620 | 350 | ||
150 | 480 | 623 | 710 | 400 | ||
200 | 495 | 687 | 825 | 450 | ||
250 | 622 | 782 | 915 | 500 | ||
300 | 698 | 914 | 1080 | 550 | ||
350 | 787 | 968 | 1150 | 680 | ||
400 | 914 | 1037 | 1250 | 680 | ||
