ZZYW自力式差壓調節閥
產品工作原理和用途：
ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。
產品結構特點：
1、自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8
5、采用壓力平衡機構，使調節閥反應靈敏，控制精確
產品性能參數：
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
公稱壓力（MPa） | 1.0 1.6 | |||||||
固有流量特性 | 快開 | |||||||
保證調壓閥正常工作 | ≥0.01 | |||||||
壓力分段范圍 | 0.5～6 5～10 9～15 12～19 18～25 22～30 | |||||||
工作溫度℃ | ≤80 | |||||||
適合介質 | 氣體、蒸汽、低粘度液體 | |||||||
法蘭尺寸、型式 | PN10、16、GB9113-88凸式 | |||||||
結構長度 | 按GB12221-89標準 | |||||||
零件名稱 | 材料 | |
閥體、閥蓋 | HT200 | |
ZG230-450 | ||
ZG1Cr18Ni9Ti | ||
ZG0Cr18Ni12Mo2Ti | ||
閥芯、閥座 | 1Cr18Ni9Ti | |
0Cr18Ni12Mo2Ti | ||
(增強)聚四氟乙烯 | ||
司太萊合金堆焊 | ||
壓力平衡元件 | 波紋管 | 18Ni12Mo2Ti |
彈簧 | 18Ni12Mo2Ti | |

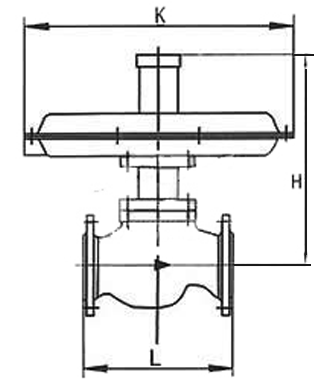

產品主要尺寸：
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法蘭距離L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
執行器寬K | 395 | |||||||
總高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
導壓管接口螺紋 | M16×1.5 | |||||||
重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
