調節閥系列
ZTRS衛生級氣動薄膜調節閥
產品工作原理和用途：
ZTRS(ZRS-10K)氣動衛生型調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
產品結構特點：
氣動衛生型調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。
角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。
產品性能參數：
閥體型式 | 角型鑄造球體式（標準型） 三通、直通、多通等（變型產品） | ||
閥芯型式 | 單座柱塞型閥芯 | 填 料 | 三元乙丙橡膠,聚四氟乙烯 |
公稱通徑 | Dn15、25、40、50、65、80、100mm | 公稱壓力 | PN1.0MPa |
連接型式 | 卡箍式、螺紋式、法蘭式 | ||
執行機構型式 | 多彈簧式膜片執行機構 | 膜片材料 | 乙丙橡膠夾尼龍 |
彈簧范圍 | 1.5～3kg/cm2（0.15～0.3MPa） | 氣源接口 | M16×1.5 |
附件 | 閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。 |
產品主要零件材料：
閥體 | 304 | 314 | 316 | 316L |
閥座 | 304 | 314 | 316 | 316L |
墊片 | 聚四氟乙烯(PTFE) | |||
閥芯閥桿 | 304 | 314 | 316 | 316L |
卡箍 | 304 | 314 | 316 | 316L |
密封墊 | 聚四氟乙烯(PTFE) | |||
閥蓋 | 304 | 314 | 316 | 316L |
填料 | V型聚四氟乙烯(PTFE) | |||
彈簧 | 304 | 314 | 316 | 316L |
螺母 | 304 | 314 | 316 | 316L |

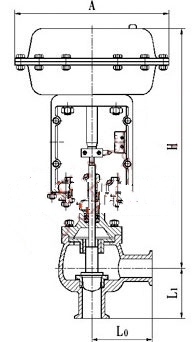

產品主要尺寸：
公稱通徑mm | 25 | 40 | 50 | 65 | 80 |
L0 | 100 | 105 | 105 | 155 | 155 |
L1 | 100 | 125 | 125 | 175 | 175 |
A | φ285 | φ285 | φ285 | φ285 | φ285 |
L | 90 | 90 | 90 | 95 | 95 |
H | 470 | 480 | 480 | 510 | 510 |
