ZZWPE自力式電控溫度調節閥
產品工作原理和用途：
自力式電控溫度調節閥（適用于較大口徑及導熱油控制），該閥門最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
產品結構特點：
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為 0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。
產品性能參數：
公稱通徑DN(mm) （閥座直徑dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量系數 | 直級 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程 | 16 | 25 | 40 | 60 | |||||||||||
公稱壓力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可調比 | 50 | ||||||||||||||
允許泄漏量 | 單座 | 硬密封：IV級 軟密封：VI級 | |||||||||||||
套筒 | 硬密封：II級 軟密封：VI級 | ||||||||||||||
工作溫度t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
信號范圍（mA.DC） | 0~10 4~20 | ||||||||||||||
作用方式 | 電關式 電開式 | ||||||||||||||
使用環境溫度（℃） | 電動調節閥：-20~70℃ | ||||||||||||||
使用環境濕度 | 電動調節閥：≤95% | ||||||||||||||
電源電壓 | 220V 50Hz | ||||||||||||||
產品主要零件材料：
閥體、閥蓋 | HT200、ZG230-450、ZG1Cr18Ni9Ti |
閥芯 | ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯 |
填料 | 聚四氟乙烯、柔性石墨 |
推桿、襯套 | 2Cr13 |
墊片 | 橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片 |
波紋管 | 1Cr18Ni9TiM |

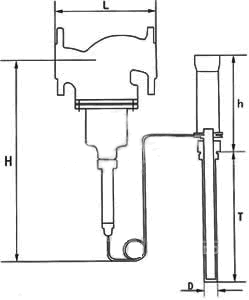

產品主要尺寸：
普通型：
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H1 | 490 | 540 | 625 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
h2 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
重量 | PN1640 | 50 | 5254 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |
電子型：
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
D | φ155 | φ162 | φ170 | |||||||||
H4 | 290 | 325 | 380 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
重量 | PN1640 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |
