安全閥系列

WA42Y波紋管彈簧全啟式安全閥

WA42Y-C型波紋管彈簧全啟式安全閥適用于存在變動背壓和有毒易燃的容器設備或管路系統上作為安全保護裝置。WA42Y-C型波紋管彈簧全啟式安全閥適用于工作溫度≤300℃的空氣、石油氣、無腐蝕性的氣體等，WA42Y-P型波紋管彈簧全啟式安全閥適用于工作溫度≤200℃的硝酸等介質，質量穩定。

產品性能參數

型號	整定壓力范圍/Mpa	密封試驗壓力/Mpa	排放壓力/Mpa	回座壓力/Mpa	開啟高度/mm	排量系數
WA42Y-16C WA42Y-16P	Pk=0.1-1.6	Pk<0.3時，Pk-0.03，pk>0.3時，為90%整定壓力	≤1.1*整定壓力	≥85%整定壓力	≥1/4喉徑	0.6
WA42Y-25 WA42Y-25P	Pk=1.3-2.5
WA42Y-40 WA42Y-40P	Pk=1.6-4.0

產品主要零件材料

型號	適用介質	適用溫度/℃	零件名稱
			閥體	閥座、導向套	彈簧	調節螺桿
WA42Y-16C WA42Y-25 WA42Y-40	空氣、石油氣、無腐蝕性氣體等	-29-300	碳素鋼	2Cr13	50CrVA	碳素鋼
WA42Y-16P WA42Y-25P WA42Y-40P	若腐蝕性氣體等	-40-150	鉻鎳鈦不銹鋼		50CrVA

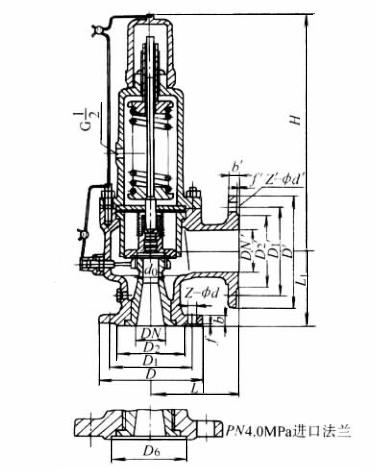

產品主要尺寸

WA42Y-16C、WA42Y-16P、WA42Y-25、WA42Y-25P

公稱通徑DN/mm	尺寸/mm
公稱通徑DN/mm	L	L1	D	D1	D2	b	f	Z-φd	D’N	D’	D’1	D’2	b’	f’	Z’-φd’	H	d0
40	130	115	145	110	85	16	3	4-φ18	50	160	125	100	16	3	4-φ18	340	25
50	145	130	160	125	100	16	3	4-φ18	65	180	145	120	18	3	4-φ18	344	32
80	170	150	195	160	135	20	3	8-φ18	100	215	180	155	20	3	8-φ18	530	50
100	205	185	230	180	155	20	3	8-φ18	125	245	210	185	22	3	8-φ18	605	65
150	255	230	280	240	210	24	3	8-φ23	175	310	270	240	26	3	8-φ23	730	100
200	305	280	335	295	265	26	3	12-φ25	225	365	325	295	26	3	12-φ23	1140	150

WA42Y-40P

公稱通徑DN/mm		尺寸/mm
公稱通徑DN/mm	L	L1	D	D1	D2	D6	b	f	Z-φd	D’N	D’	D’1	D’2	b’	f’	Z’-φd’	H	d0
40	130	115	145	110	85	76	18	3	4-φ18	50	160	125	100	16	3	4-φ18	340	25
50	145	130	160	125	100	88	20	3	4-φ18	65	180	145	120	18	3	4-φ18	337	32
80	170	150	195	160	135	121	22	3	8-φ18	125	245	210	185	22	3	8-φ18	545	50
100	205	185	230	190	160	150	24	3	8-φ23	150	280	240	210	24	3	4-φ23	705	65
150	225	230	300	250	218	204	30	3	8-φ25	200	335	295	265	26	3	8-φ23	900	100
200	305	280	375	320	282	260	38	3	12-φ30	250	405	355	320	30	3	12-φ25	1150	150
