安全閥系列
A38Y雙聯彈簧帶扳手全啟式安全閥
A38Y雙聯彈簧帶扳手全啟式安全閥是在一個變徑的Y型三通接頭上配置兩個同樣規格A48Y型的安全閥，以滿足變排量或大排量的設備保護需求，其公稱通徑是指Y型進口接管的公稱通徑，Y型三通接頭與閥門的配置組合如下：
A38Y公稱通徑 65 80 100 150
配置A48Y型的閥門公稱通徑 40 65 80 125
產品主要性能參數
型號 | 整定壓力范圍/Mpa | 排放壓力/Mpa | 回座壓力/Mpa | 密封試驗壓力/Mpa | 開啟高度/Mpa | 適用介質適用溫度℃ | 排量系數 |
A38Y-16C | 0.1-1.6 | ≤1.1倍整定壓力 | ≥85%整定壓力 | 整定壓力≥0.3時為0.9*整定壓力 | ≥1/4喉徑 | 空氣、熱無腐蝕性氣體等 ≤350 | 0.7 |
A38Y-25 | 1.3-2.5 | ||||||
A38Y-40 | 1.6-4.0 | ||||||
A38Y-64 | 2.5-6.4 |
產品主要零部件材料
零件名稱 | 閥體、彈簧座、彈簧導向墊 | 彈簧 | 調節螺桿 | 閥體 | 閥蓋 |
材料 | 碳素鑄鋼 | 2Cr13 | 50CrVA | 不銹鋼 | 碳素鑄鋼或球鐵 |

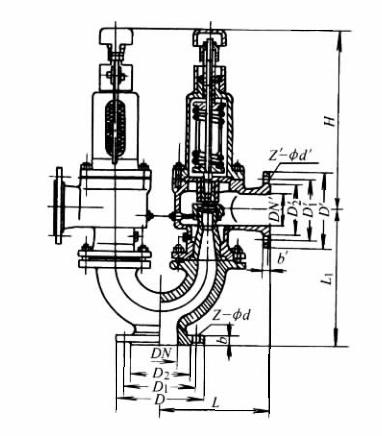

產品主要尺寸
A38Y-16C | 65 | 20 | 165 | 125 | 100 | 20 | 3 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 | ||
80 | 32 | 200 | 160 | 135 | 20 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |||
100 | 40 | 220 | 180 | 155 | 22 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |||
150 | 80 | 285 | 240 | 210 | 24 | 3 | 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |||
A38Y-25 | 65 | 20 | 165 | 125 | 100 | 20 | 3 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 | ||
80 | 32 | 200 | 160 | 135 | 22 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |||
100 | 40 | 230 | 190 | 160 | 24 | 3 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |||
150 | 80 | 300 | 250 | 218 | 30 | 3 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |||
A38Y-40 | 65 | 20 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 |
80 | 32 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |
100 | 40 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |
150 | 80 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 |
