安全閥系列
FA49H防爆波安全閥
產品工作原理和用途：
在正常狀態下閥門處于常開狀況，系統介質正常暢通，當沖擊波傳入該閥時，主閥活門受到?jīng)_擊，克服了彈簧的強力，迅速關閉將沖擊波擋在外端，而已進入的沖擊波在消波閥的作用下，引入消波室，化解了沖擊波的破壞力，通過阻擋和化解從而達到了保護的意義。
該新產品主要用于人防系統往外輸送介質管網的頭部，用以防止系統設施外端的沖擊波進入，保護設施和人員的安全。
產品結構特點：
FH49H型防爆波安全閥是一種既能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥。它是由許多安全閥組成的產品，所起到的功能是單一安全閥無法達到的。該閥安裝于給水工程管道的頭部，以擋波和消波的方式相結合，防止水錘沖擊波沿著管道進入系統給水工程內部，從而達到消除破壞性水錘的沖擊波，起到保護系統設施正常運行和安全防護的目的。
產品性能參數：
公稱通徑 | 15～300 |
公稱壓力 | PN1.6～2.5MPa |
容氣腔壓力(占管道壓力百分數) | 50～70% |
適用介質 | 無雜物的清水、污水 |
適用介質溫度 | 0～80℃ |
法蘭標準 | GB/T 17241.6 GB/T 9113 |
試驗標準 | GB/T 13927 API598 |
產品主要零件材料：
零件名稱 | 閥體、閥蓋 | 活塞 | 密封圈 |
主要材料 | 不銹鋼 | 鑄銅、不銹鋼 | 丁腈橡膠 |

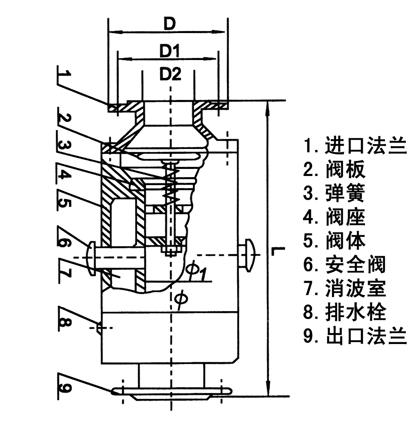

產品主要尺寸：
DN | 管徑 | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
L | 1.6MPa | 200 | 300 | 320 | 340 | 350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
DN | 管徑 | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
