安全閥系列
HFA72W真空負壓安全閥
產品工作原理和用途：
適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，YFA72W安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，YFA72W安全閥自動關閉，從而保護設備及系統。用于正常非負壓系統：各種腐蝕性介質容器，如吸收塔、蒸餾塔、貯槽、罐等，當通入蒸汽清洗后，如放散閥未打開，蒸汽冷凝，產生負壓，安裝設備即確保設備設備安全。
產品結構特點：
真空負壓安全閥有彈簧式和桿式兩大類。另外還有沖量式安全閥、先導式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。彈簧式安全閥主要依靠彈簧的作用力而工作，彈簧式安全閥中又有封閉和不封閉的，一般易燃、易爆或有毒的介質應選用封閉式，蒸汽或惰性氣體等可以選用不封閉式，在彈簧式安全閥中還有帶扳手和不帶扳手的。扳手的作用主要是檢查閥瓣的靈活程度，有時也可以用作手動緊急泄壓用。
產品性能參數：
工作溫度 | ≤200℃ |
適用介質 | YFA72W-10P適用于硝酸類介質 |
YFA72W-10R適用于醋酸類介質 |
產品主要零件材料：
零件名稱 | HFA72W-P材料 | HFA72W-R材料 |
閥體 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
調節圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
彈簧 | 50CrVA | 50CrVA包覆氟塑料 |

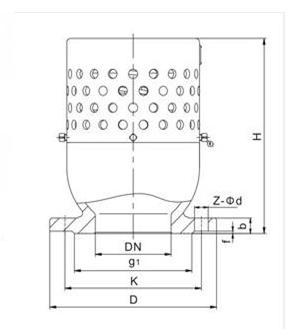

產品主要尺寸：
公稱通徑 | 尺寸 | ||||||
D | D1 | D2 | Z-?d | b | f1 | H | |
15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
