安全閥系列
GYA系列液壓安全閥
產品工作原理和用途：
液壓安全閥又稱Y型液壓安全閥。Y型液壓安全閥它是裝設在油罐頂上，保護油罐安全的一個重要附件。當機械呼吸閥發生故障時，液壓安全閥就能代替機械呼吸閥進行排氣或放氣。此閥門主要用在立式鋼制油罐。
產品結構特點：
1、液壓式安全閥是(活瓣式)呼吸閥的安全備用設備, 它的吸氣和呼氣的動作壓力略高于(活瓣式)呼吸閥,在呼吸閥一旦失靈或在冬季其活瓣凍結時,液壓安全閥的液封即被破壞,從而保護油罐免遭破壞。
2、液壓安全閥裝于油罐頂部與呼吸閥配合使用。
3、控制壓力:+56毫米水柱至-50毫米水柱。
產品性能參數：
公稱通徑 | 80~250mm |
流道直徑 | 85-264mm |
整定壓力范圍 | +56毫米汞柱~-56毫米汞柱 |
適用溫度范圍 | 0~200°C |
連接方式 | 法蘭 |
作用方式 | 液封式 |
產品主要零件材料：
閥體材質 | WCB,CF8,CF8M,CF3,CF3M |
內件材質 | 2Cr13、304SS,316SS |

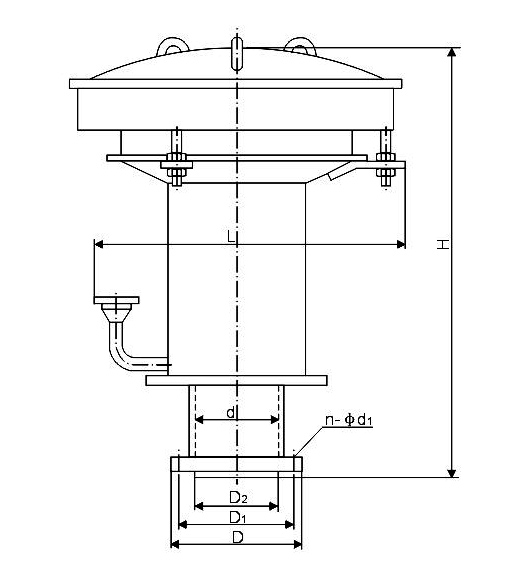

產品主要尺寸：
公稱通徑 DN Nominal Diameter | 尺寸 Size | 重量kg Weight | ||||||
d | D | D1 | D2 | n-d1 | L | H | ||
GYA-80 GYA-100 GYA-150 GYA-200 GYA-250 | ||||||||
80 | ￠85 | ￠185 | ￠150 | ￠125 | 4-￠18 | 376 | 424 | 38 |
100 | ￠105 | ￠205 | ￠170 | ￠145 | 4-￠18 | 500 | 605 | 42 |
150 | ￠148 | ￠260 | ￠225 | ￠200 | 8-￠18 | 650 | 705 | 66 |
200 | ￠210 | ￠315 | ￠280 | ￠255 | 8-￠18 | 900 | 755 | 97 |
250 | ￠264 | ￠370 | ￠335 | ￠310 | 12-￠18 | 1050 | 885 | 140 |
