A411F-2.5、A412F-2.5內置彈簧全啟式安全閥
A411F-2.5、A412F-2.5內置彈簧全啟式安全閥廣泛應用于火車罐車、汽車罐車及壓力容器上作為安全泄壓裝置。安全閥在動作過程中應開啟靈敏,排放足量,回座迅速,密封可靠。但在實際工作中通徑大、壓力高的安全閥結構龐大、靈敏性差。上海高壓閥門廠根據多年設計和生產安全閥的實際經驗,并結合國內、外安全閥的的特點設計了一款結構緊湊，啟閉靈活，安全可靠密封性好的內置彈簧全啟式安全閥。
內置個啟式組合彈簧安全閥山閥體、閥瓣、組合彈簧和閥桿等組成。彈簧采用組合結構的形式，使閥瓣在介質壓力作用下啟閉靈活，性能穩定，并縮短了閥門的招體高度約100mm。若容器需要雙道密封時，可在閥門下端增加爆破片裝置使其更安全和可靠。閥體采用了傘形結構，使閥門排放氣體時阻力減小，其有氣體快速排放和排放量大等特點。
閥座密封設計成R形和閥桿定位孔跳動量不大于0.05mm，這樣密封比壓小，易于密封。在滿足法蘭強度的同時，法蘭設計為花瓣式結構，可減輕閥體的自重，降低了產品成本。

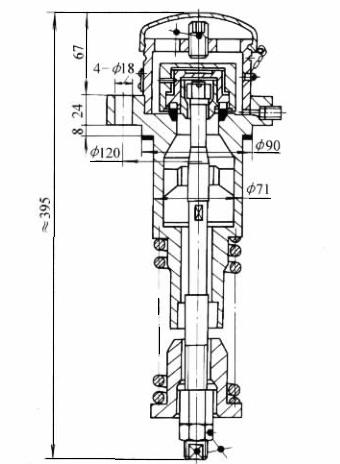

產品主要性能參數
型號 | 公稱壓力/Mpa | 公稱通徑/mm | 密封壓力/Mpa | 開啟壓力/Mpa | 排放壓力/Mpa | 回座壓力/Mpa | 排量系數 | 適用介質 |
A411F-2.5 | 2.5 | 50 | ≥1.8 | 1.9 | ≤2.16 | ≥1.55 | 0.75 | 混合石油氣、液氨、丙烯、丙烷等 |
A412F-2.5 | ≥1.8 | 1.9 | ≤2.16 | ≥1.55 | ||||
≥2.0 | 2.1 | ≤2.40 | ≥1.68 | |||||
≥2.2 | 2.35 | ≤2.64 | ≥1.90 |
產品主要零部件材料
零件名稱 | 閥體 | 閥瓣、閥座 | 閥桿 | 彈簧 | 密封面配對材料 | 調節螺桿 |
材料 | 碳鋼 | 2Cr13 | 2Cr13 | 50CrVA | 2Cr13、聚四氟乙烯 | 碳鋼 |
