安全閥系列
AQ-20空壓機安全閥
AQ-20空壓機安全閥適用于工作溫度≤300℃的空氣，系空壓機專用安全閥，當設備內壓力超過允許值時，閥門自動開啟繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
產品性能參數
型號 | 強度試驗壓力/Mpa | 整定壓力范圍/Mpa | 密封試驗壓力/Mpa | 排放壓力/Mpa | 回座壓力/Mpa | 開啟高度/mm | 適用溫度/℃ | 額定排量系數 | 適用介質 |
AQ-20 | 2.4 | pk=0.3-1.6 | 90%整定壓力 | ≤1.1*整定壓力 | ≥85%整定壓力 | ≥1/20喉徑 | ≤300 | 0.2 | 空氣 |
產品主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥座、閥瓣 | 彈簧座、閥桿 | 彈簧 | 調節螺母 | 閥帽 |
材料 | 2Cr13 | 碳鋼 | 2Cr13 | 2Cr13 | 50CrVA | 碳鋼 | 灰鑄鐵 |

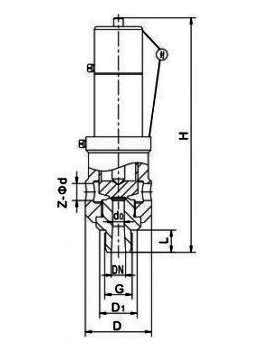

產品主要尺寸
公稱通徑 | 尺寸 | ||||||
do | G | D | D1 | Z-?d | L | H | |
20 | 17 | G1" | 62 | 44 | 4-17 | 25 | 220 |
25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 |
