安全閥系列
GA44H雙杠桿安全閥
產品工作原理和用途：
杠桿式安全閥是利用重錘和杠桿來平衡作用在閥瓣上的力。根據杠桿原理，它可以使用質量較小的重錘通過杠桿的增大作用獲得較大的作用力，并通過移動重錘的位置(或變換重錘的質量)來調整安全閥的開啟壓力。
GA44H雙杠桿安全閥適用于工作溫度≤450℃的空氣、蒸汽等介質的設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動關閉，保證設備和管路的安全運行。
產品結構特點：
1、杠桿式安全閥結構簡單，調整容易而又比較準確
2、所加的載荷不會因閥瓣的升高而有較大的增加，適用于溫度較高的場合，
3、杠桿式安全閥結構比較笨重，加載機構容易振動，并常因振動而產生泄漏；其回座壓力較低，開啟后不易關閉及保持嚴密。
產品主要零件材料：
NO | 零件名稱 | 材料 |
1 | 閥體 | 碳鋼 |
2 | 導向套 | 不銹鋼 |
3 | 閥瓣 | 2Cr13 |
4 | 閥桿 | 2Cr13 |
5 | 杠桿 | 碳鋼 |
6 | 重錘 | 鑄鐵 |

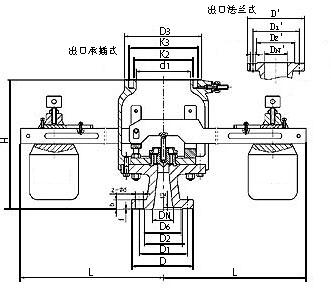

產品主要尺寸：
型號 | 公稱通徑 | 尺 寸 Dimension(mm) | ||||||||||
do-z | D | D1 | D2 | D6 | f | f2 | b | Z-d | H | L | ||
GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 |
GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 |
GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 |
GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 |
型號 | 公稱通徑 | 尺寸Dimension(mm) | ||||||||||
承插式 | 法蘭式 | |||||||||||
d1 | K2 | K3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-d1 | ||
GA44H-1.6 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-2.5 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-4.0 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-6.4 | 80 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
