不銹鋼閥門系列
GL41W不銹鋼過濾器
產品工作原理和用途：
GL41W不銹鋼過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
產品主要零件材料：
殼體材質 | 碳鋼WCB、 黃銅B62 | 不銹鋼304、316、316L |
濾框濾網材質 | 不銹鋼304、316、316L | |
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
防爆級別 | BS5501: IIA、IIB、IIC | |
環境溫度（℃） | -30~380 | -80~450 |
公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
過濾精度（目/in） | 10~300 | |

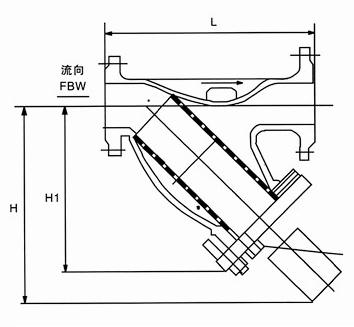

產品主要尺寸：
通徑DN | L | D | D1 | H2 | B | f | n-φ |
15 | 150 | 95 | 65 | 70 | 14 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 70 | 14 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 80 | 14 | 2 | 4-φ14 |
32 | 180 | 135 | 100 | 90 | 16 | 3 | 4-φ18 |
40 | 200 | 145 | 110 | 100 | 16 | 3 | 4-φ18 |
50 | 220 | 160 | 125 | 130 | 16 | 3 | 4-φ18 |
65 | 250 | 180 | 145 | 165 | 18 | 3 | 4-φ18 |
80 | 280 | 195 | 160 | 195 | 20 | 3 | 8-φ18 |
100 | 320 | 215 | 180 | 230 | 20 | 3 | 8-φ18 |
125 | 360 | 245 | 210 | 300 | 22 | 3 | 8-φ18 |
150 | 430 | 280 | 240 | 335 | 24 | 3 | 8-φ23 |
200 | 505 | 335 | 295 | 420 | 26 | 3 | 12-φ23 |
250 | 550 | 405 | 355 | 512 | 30 | 3 | 12-φ25 |
300 | 680 | 460 | 410 | 580 | 30 | 4 | 12-φ25 |
350 | 700 | 520 | 470 | 640 | 34 | 4 | 16-φ25 |
400 | 790 | 580 | 525 | 700 | 36 | 4 | 16-φ30 |
450 | 850 | 640 | 585 | 790 | 44 | 4 | 20-φ30 |
