不銹鋼閥門系列
JY41W氧氣專用截止閥
產品工作原理和用途：
JY41W氧氣專用截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。
產品結構特點：
1、防燃阻火：主要部件的材質為銅合金,屬不可燃材料,即使與高速氣流中的固體粒子碰撞也不會產生火花。因此,本閥具有最佳的防燃阻火性能；
2、安全可靠：本閥帶有防塵、防水、防油污裝置,所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施,填料材質為聚四氟乙烯,可確保使用時安全可靠。
產品性能參數：
公稱通徑 | DN15-500mm |
公稱壓力 | PN4.0MPa |
適用介質 | 液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
適用溫度 | -40℃～+150℃ |
產品主要零件材料：
閥體、閥蓋、小閥瓣 | ZHSi80-3/ZG0Cr18Ni9 |
大閥瓣 | H62/0Cr18Ni9 |
閥桿 | 0Cr18Ni9 |
填料、密封圈 | PTFE |

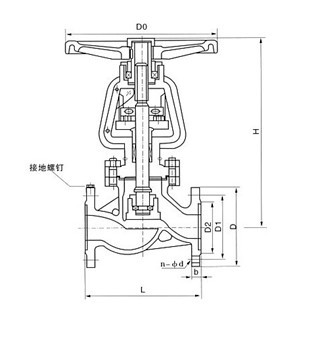

產品主要尺寸：
產品型號 | Jy41W-40T/P氧氣管路專用截止閥 | 重量 | |||||||||
產品代號 | 通徑 | 尺 寸 | |||||||||
L | D | D1 | D2 | D6 | b | Z-Φd | H | D0 | |||
500JY15 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 202 | 100 | 6 |
500JY25 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 236 | 125 | 8 |
500JY40 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 328 | 160 | 19 |
500JY50 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-18 | 450 | 320 | 37 |
500JY65 | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-18 | 530 | 360 | 52 |
500JY80 | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-18 | 560 | 400 | 69 |
500JY100 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-23 | 618 | 450 | 93 |
500JY125 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 675 | 450 | 120 |
500JY150 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-25 | 743 | 560 | 153 |
500JY200 | 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-30 | 850 | 640 | 304 |
500JY250 | 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-34 | 975 | 720 | 560 |
500JY300 | 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-34 | 1115 | 800 | 805 |
500JY400 | 400 | 950 | 655 | 585 | 535 | 474 | 58 | 18-41 | 1425 | 900 | 1408 |
500JY500 | 500 | 1250 | 755 | 670 | 615 | 576 | 57 | 20-42 | 1835 | 1200 | 1790 |
