截止閥系列
焊接波紋管截止閥
焊接波紋管截止閥應用于蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、冷凍系統、氨、熱水、電站等。
【詳細說明】
適用范圍 | 適用介質 | 蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等 | |||||||||
適用溫度 | -20——350℃ | ||||||||||
采用標準 | 制造標準：DIN3356 | 檢驗試驗標準：DIN3230 | |||||||||
結構長度標準：DIN3202 | 對焊口標準：DIN3239 | ||||||||||
法蘭標準：DIN2543-2545 | |||||||||||
材質 | 閥 體 | 閥蓋 | 閥桿 | 閥瓣 | 密 封 面 | 填料 | |||||
WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | |||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||
316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | |||||
特點 | 波紋管密封閥桿 | 雙層、三層波紋管 | 雙重密封 | ||||||||
無升降手輪 | 位置指示 | 維修方便 | |||||||||

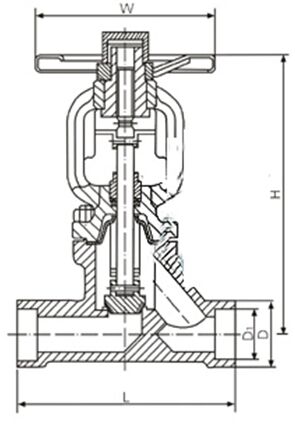

焊接波紋管截止閥PN1.6-6.4MPa尺寸數據
公稱通徑 | 尺寸 | |||||||
L | H | D | D0 | D1 | L1 | a | 手輪 | |
10 | 130 | 220 | 36 | 10 | 18.4 | 10 | 37.30° | 120 |
15 | 130 | 245 | 36 | 15 | 22.5 | 10 | 37.30° | 140 |
20 | 150 | 245 | 44 | 20 | 28.5 | 11 | 37.30° | 160 |
25 | 160 | 265 | 48 | 25 | 34.5 | 12 | 37.30° | 180 |
32 | 180 | 270 | 48 | 33 | - | - | 37.30° | 200 |
40 | 200 | 285 | 55 | 39 | - | - | 37.30° | 240 |
50 | 230 | 320 | 64 | 48 | - | - | 37.30° | 300 |
65 | 290 | 365 | 82 | 65 | - | - | 37.30° | 320 |
80 | 310 | 410 | 95 | 76 | - | - | 37.30° | 360 |
100 | 350 | 430 | 117 | 98 | - | - | 37.30° | 380 |
125 | 400 | 470 | 143 | 123 | - | - | 37.30° | 400 |
150 | 480 | 500 | 167 | 148 | - | - | 37.30° | 450 |
200 | 600 | 533 | 217 | 198 | - | - | 37.30° | 500 |
