J45J-6直流式襯膠截止閥
J45J-6直流式襯膠截止閥塑料襯里具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
性能參數
型號 | 公稱壓力PN/Mpa | 試驗壓力/Mpa | 適用溫度℃ | 適用介質 | |
殼體 | 密封（液） | ||||
J45J-6 | 0.6 | 0.9 | 0.66 | ≤80 | 腐蝕性介質 |
主要零件材料
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 閥桿螺母 | 手輪 |
材料 | 灰鑄鐵內襯硬橡膠 | 碳鋼外包硬橡膠 | 灰鑄鐵內襯硬橡膠 | 球墨鑄鐵 | 球墨鑄鐵 |

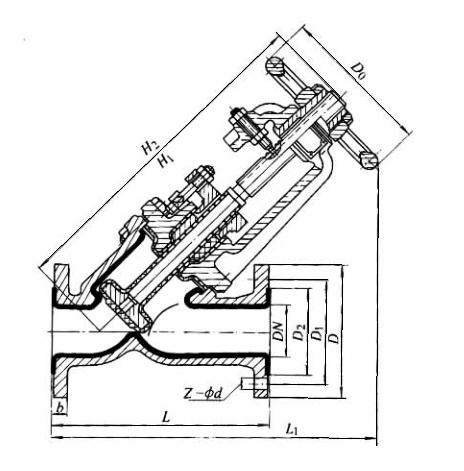

主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
d0 | L | L1 | D | D1 | D2 | b | H1 | H2 | D0 | Z-φd | ||
40 | 38 | 200 | 322 | 130 | 100 | 80 | 16 | 290 | 330 | 160 | 4-φ14 | 14 |
50 | 48 | 230 | 342 | 140 | 110 | 90 | 16 | 352 | 402 | 160 | 4-φ14 | 16.5 |
80 | 78 | 310 | 420 | 185 | 150 | 125 | 18 | 445 | 521 | 200 | 4-φ18 | 36 |
100 | 95 | 350 | 500 | 205 | 170 | 145 | 18 | 520 | 615 | 200 | 4-φ18 | 50 |
125 | 120 | 400 | 585 | 235 | 200 | 175 | 20 | 609 | 729 | 280 | 8-φ18 | 68 |
150 | 145 | 480 | 645 | 260 | 225 | 200 | 20 | 670 | 810 | 280 | 48φ18 | 90 |
200 | 195 | 600 | 810 | 315 | 280 | 255 | 22 | 808 | 1083 | 400 | 8-φ18 | 146 |
