J65Y-320V高壓截止閥
J65Y-320V高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
產品特點
(1)截止閥結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均 不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕
主要性能參數
公稱壓力PN/Mpa | 試驗壓力ps/Mpa | 工作溫度/℃ | 適用介質 | |||
殼體 | 密封（液） | 上密封（液） | 密封（氣） | |||
32.0 | 48.0 | 35.2 | 35.2 | 0.6 | ≤450 | 水、蒸汽 |
主要零件材料
零件名稱 | 閥體、閥蓋 | 支架、手柄 | 填料 | 閥桿 | 閥瓣 | 閥桿螺母 |
材料 | 耐熱鋼 | 碳鋼 | 柔性石墨 | 不銹鋼 | 不銹鋼堆焊硬質合金 | 銅 |

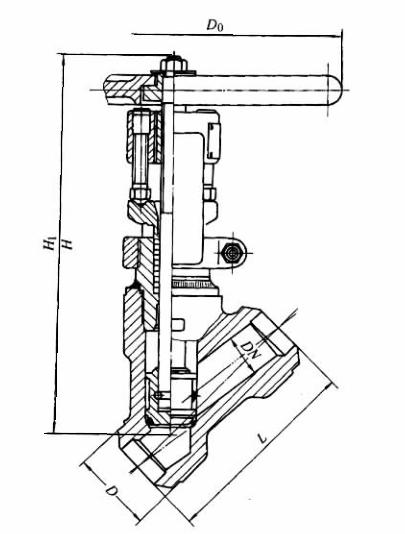

主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||
L | D | H | H1 | D0 | ||
20 | 135 | 40 | 265 | 287 | 250 | 6.78 |
25 | 135 | 43 | 265 | 287 | 250 | 6.78 |
50 | 210 | 38 | 393 | 439 | 390 | 25.5 |
65 | 240 | 102 | 427 | 475 | 400 | 33 |
80 | 290 | 127 | 505 | 563 | 450 | 64.7 |
100 | 320 | 159 | 602 | 670 | 500 | 120 |
