J744X系列液動直角截止閥
J744X系列液動角式截止閥一種用于工業管道排污的液動直角截止閥，包括閥體、閥瓣、液壓缸、活塞，它是將閥體上的進水口與出水口設計成互為直角，閥體上有液壓缸，閥體內的閥瓣向上或向下運動實現閥的開啟或關閥。使污水中的雜質在閥體內腔不結垢，排污效果好。本實用新型結構緊湊，密封性能好，閥門啟閉靈活，實用性強。
本系列產品均由液壓缸和直角截止閥兩大部份組成，液壓缸動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸的活塞密封件為L(zhǎng)型皮碗，其密封性能好，經久耐用。皮碗選用優質水牛皮制作，其壽命達到兩年以上，經用戶使用后的信息反饋有多達4-5年未更換者有之。閥板與閥體為錐面軟密封，開啟時利于污物流動，無法存留。關閉后密封好無滲漏。
產品性能參數
公稱壓力PN/Mpa | 試驗壓力/Mpa | 適用溫度℃ | 工作介質 | |
殼體 | 密封 | |||
0.05 | 0.075 | 0.055 | ≤65 | 清水、污水 |
產品主要零件材料
零件名稱 | 閥體、液壓缸、缸蓋 | 閥瓣 | 活塞桿、指標桿 | 活塞 |
材料 | 灰鑄鐵 | 球墨鑄鐵 | 不銹鋼 | 鋁合金 |

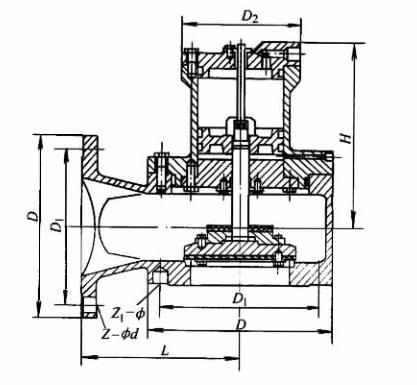

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||
D | D1 | D2 | L | H | Z-φd | Z1-φk | ||
100 | 210 | 170 | 130 | 190 | 218 | 4-φ19 | 4-M16 | 45 |
150 | 265 | 225 | 180 | 240 | 285 | 8-φ19 | 8-M20 | 84 |
200 | 320 | 280 | 180 | 290 | 312 | 8-φ19 | 8-M20 | 156 |
250 | 375 | 335 | 232 | 350 | 348 | 12-φ19 | 12-M20 | 217 |
300 | 440 | 395 | 232 | 425 | 386 | 12-φ23 | 12-M20 | 305 |
