WJ21H外螺紋波紋管截止閥
WJ21H外螺紋波紋管截止閥具有雙重密封裝置，除填料外還有不銹鋼波紋管做密封元件。適用于易燃易爆、滲透性強、帶放射性的介質，以及對密封性有嚴格要求的工業管道上。
產品特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
產品性能參數
型號 | 公稱壓力PN/Mpa | 試驗壓力ps/Mpa | 適用溫度℃ | 適用介質 | ||
殼體 | 密封（水） | 密封（氣） | ||||
WJ21H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤350 | 水、蒸汽、油品等 |
WJ21W-16P | ≤150 | 硝酸等 | ||||
WJ21H-25 | 2.5 | 3.8 | 2.8 | ≤350 | 水、蒸汽、油品等 | |
WJ21W-25P | ≤150 | 硝酸等 | ||||
產品主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 波紋管 | 閥瓣 | 閥桿螺母 | 填料 | 墊片 | 手輪 |
WJ21H-16C WJ21H-25 | WCB堆焊不銹鋼 | WCB | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti堆焊硬質合金 | ZQAI9-4 | 柔性石墨 | 纏繞式墊片 | KT35-10 |
WJ21W-16P WJ21W-25P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨或聚四氟乙烯 | 纏繞式墊片或聚四氟乙烯 | |||||

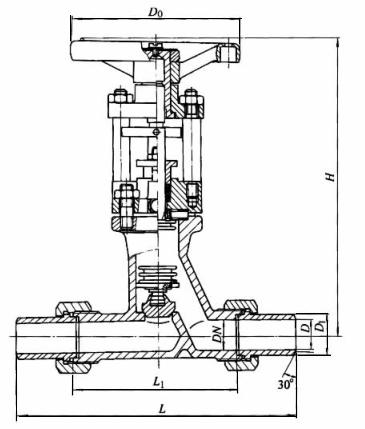

產品主要尺寸
公稱壓力PN/Mpa | 尺寸/mm | |||||
L | L1 | D | D1 | D0 | H | |
10 | 170 | 110 | 12 | 18 | 120 | 214 |
15 | 180 | 110 | 16 | 22 | 120 | 217 |
20 | 214 | 130 | 22 | 28 | 140 | 241 |
25 | 230 | 140 | 27 | 34 | 140 | 244 |
