截止閥系列
J44F-16角式襯塑截止閥
J44F-16系列角式截止閥，閥體內腔及閥蓋、閥桿等接觸介質部分均襯有氟塑料合金，故具有最佳的耐腐蝕性能。本產品是為輸送腐蝕性介質時啟閉控制而設計的，廣泛適用于工作溫度-20℃至120℃的多種腐蝕性介質的管路上。
主要性能參數
型號 | 公稱壓力PN/Mpa | 試驗壓力/Mpa | 適用溫度/℃ | 適用介質 | |
J44F46-16 | 1.6 | 2.4 | 1.76 | ≤150 | 酸堿鹽等強腐蝕介質 |
J44F3-16 | |||||
主要零件材料
型號 | 零件名稱 | ||||
閥體、閥蓋 | 閥桿、閥瓣 | 閥桿螺母 | 填料 | 手輪 | |
J44F46-16 | 灰鑄鐵內襯氟塑料 | 碳鋼外包氟塑料 | 錳黃銅 | 聚四氟乙烯 | 球墨鑄鐵 |
J44F3-16 | |||||

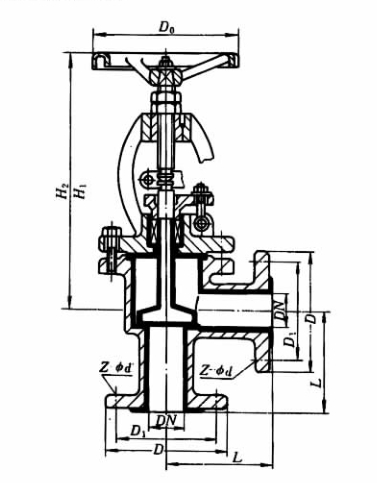

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | |||||||||
L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | ||
20 | 75 | 105 | 75 | 50 | 3 | 16 | 4-φ14 | 90 | 188 | 205 | 7 |
25 | 80 | 115 | 85 | 53 | 3 | 16 | 4-φ14 | 100 | 250 | 275 | 8.5 |
32 | 90 | 135 | 100 | 66 | 3 | 18 | 4-φ18 | 120 | 275 | 307 | 10 |
40 | 100 | 145 | 110 | 70 | 3 | 18 | 4-φ18 | 140 | 303 | 343 | 13 |
50 | 115 | 160 | 125 | 90 | 3 | 20 | 4-φ18 | 160 | 310 | 350 | 15 |
65 | 145 | 180 | 145 | 117 | 3 | 20 | 4-φ18 | 180 | 337 | 372 | 22 |
80 | 155 | 195 | 160 | 130 | 3 | 22 | 8-φ18 | 220 | 425 | 490 | 31 |
100 | 175 | 215 | 180 | 150 | 3 | 24 | 8-φ18 | 240 | 435 | 515 | 44 |
125 | 200 | 245 | 210 | 173 | 3 | 24 | 8-φ18 | 280 | 500 | 585 | 71 |
150 | 240 | 280 | 240 | 200 | 3 | 24 | 8-φ23 | 320 | 554 | 640 | 100 |
200 | 300 | 335 | 295 | 248 | 3 | 27 | 12-φ23 | 400 | 718 | 868 | 146 |
