YJ542Y-50i齒輪傳動高溫角式截止閥
YJ542Y-50i齒輪傳動高溫角式截止閥適用于介質為瀝青，溫度小于550攝氏度的環境。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
截止閥具有以下優點：
1.結構簡單，制造和維修比較方便。2.工作行程小，啟閉時間短。3.密封性好，密封面間磨擦力小，壽命較長。
截止閥的缺點如下：1.流體阻力大，開啟和關閉時所需力較大。2.不適用于帶顆粒、粘度較大、易結焦的介質。3.調節性能較差。
產品性能參數
公稱壓力/Mpa | 適用溫度/℃ | 適用介質 | 蒸汽壓力/Mpa | 工作壓力/Mpa | ||||
P40 | P45 | P50 | P52.5 | P55 | ||||
5.0 | ≤550 | 瀝青等 | 0.8 | 3.66 | 3.38 | 2.09 | 1.55 | 1.18 |

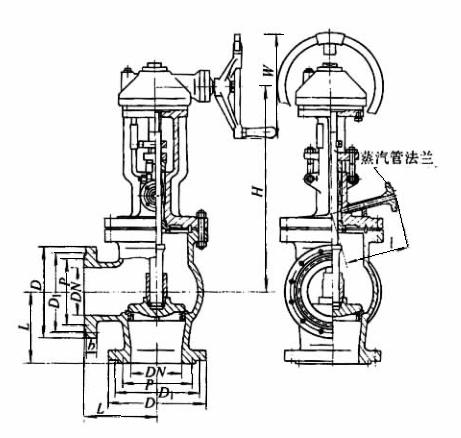

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | 蒸汽管法蘭 | 重量/kg | |||||||||
L | D | D1 | P | 槽號 | Z-Φd | b | W | H | l | |||
100 | 186 | 255 | 200 | 149.22 | R37 | 8-Φ22 | 32 | 300 | 550 | 200 | PN2.0Mpa，DN15mm | 125 |
125 | 208 | 280 | 235 | 180.98 | R40 | 8-Φ22 | 35 | 350 | 660 | 220 | PN2.0Mpa，DN15mm | 170 |
150 | 230 | 320 | 270 | 211.12 | R45 | 12-Φ22 | 37 | 400 | 720 | 250 | PN2.0Mpa，DN20mm | 220 |
200 | 287 | 380 | 330 | 269.88 | R49 | 12-Φ26 | 42 | 460 | 760 | 200 | PN2.0Mpa，DN20mm | 350 |
