截止閥系列
J21W-16外螺紋截止閥
J21W-16外螺紋截止閥為手動、外螺紋連接形式、直通式結構，閥座密封面材料為C6L不銹鋼、工作壓力1.6 MPa、公稱尺寸DN6、閥體材料為C6L不銹鋼，適用于≤85℃的98%濃硝酸介質工業管線，作為采樣裝置。
產品性能參數
公稱壓力PN/Mpa | 殼體試驗壓力ps/Mpa | 工作溫度℃ | 工作壓力p/Mpa | 適用介質 |
1.6 | 2.4 | ≤85 | 1.6 | 98%濃硝酸 |
產品主要零件材料
零件名稱 | 材料 |
閥體、閥桿、閥蓋 | C6L(00Cr20Ni24Si4Ti) |
壓套螺母、標準件 | 不銹鋼 |
填料、墊片 | 聚四氟乙烯 |

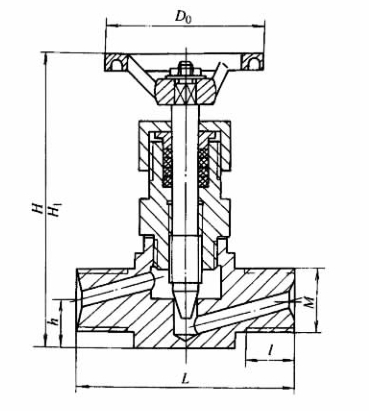

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||
L | L | M | H | H | H1 | D0 | ||
6 | 70 | 16 | M20×2 | 16 | 95 | 105 | 50 | 0.6 |
