UJ41H/W柱塞截止閥
UJ41H/W柱塞截止閥
產品工作原理和用途：
柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
產品結構特點：

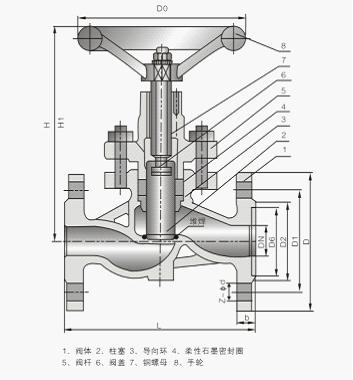

1．柱塞截止閥是由閥體、閥蓋、閥桿、導向套、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟和關閉功能。
2．在閥門中柱塞有密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏。
3．由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命。
4．本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種。
產品性能參數：
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | ≤425℃ | 水、蒸汽、油品 | PN1.6-4.0Mpa |
殼體強度 | 1.5PN | 密封試驗 | PN1.1 |
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
不鑄鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 |
殼體強度 | 1.5PN | 密封試驗 | PN1.1 |
產品主要零件材料：
零件名稱 | 鑄鋼 | 不銹鋼耐酸鑄鋼 | 超低碳不銹鋼耐酸鑄鋼 | ||
C | P | R | PL | RL | |
閥體 | WCB | CF8 | CF8M | CF3 | CF3M |
閥蓋 | WCB | CF8 | CF8M | CF3 | CF3M |
閥瓣/柱塞 | WCB | CF8 | CF8M | CF3 | CF3M |
閥桿 | 2Cr13 | F304 | F316 | F304L | F316L |
密封面 | 2Cr13或STL | CF8 | CF8M | CF3 | CF3M |
填料 | 柔性石墨 | PTFE（F4）或柔性石墨 | PTFE（F4）或柔性石墨 | ||
緊固螺栓 | A193-B7 | A193-B8M | A193-B8M | ||
螺母 | A194-2H | A198-8 | A198-8 | ||
操作手輪 | WCC | WCC | WCC | ||
產品主要尺寸：
公稱通徑 | U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 | |||||||
閥體長度 | 接頭長度 | 接頭長度 | 手輪直徑 | 管螺紋 G | 關閉高度 | 開啟高度 | 重量 | |
15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
